一体防雷箱

2017-12-12

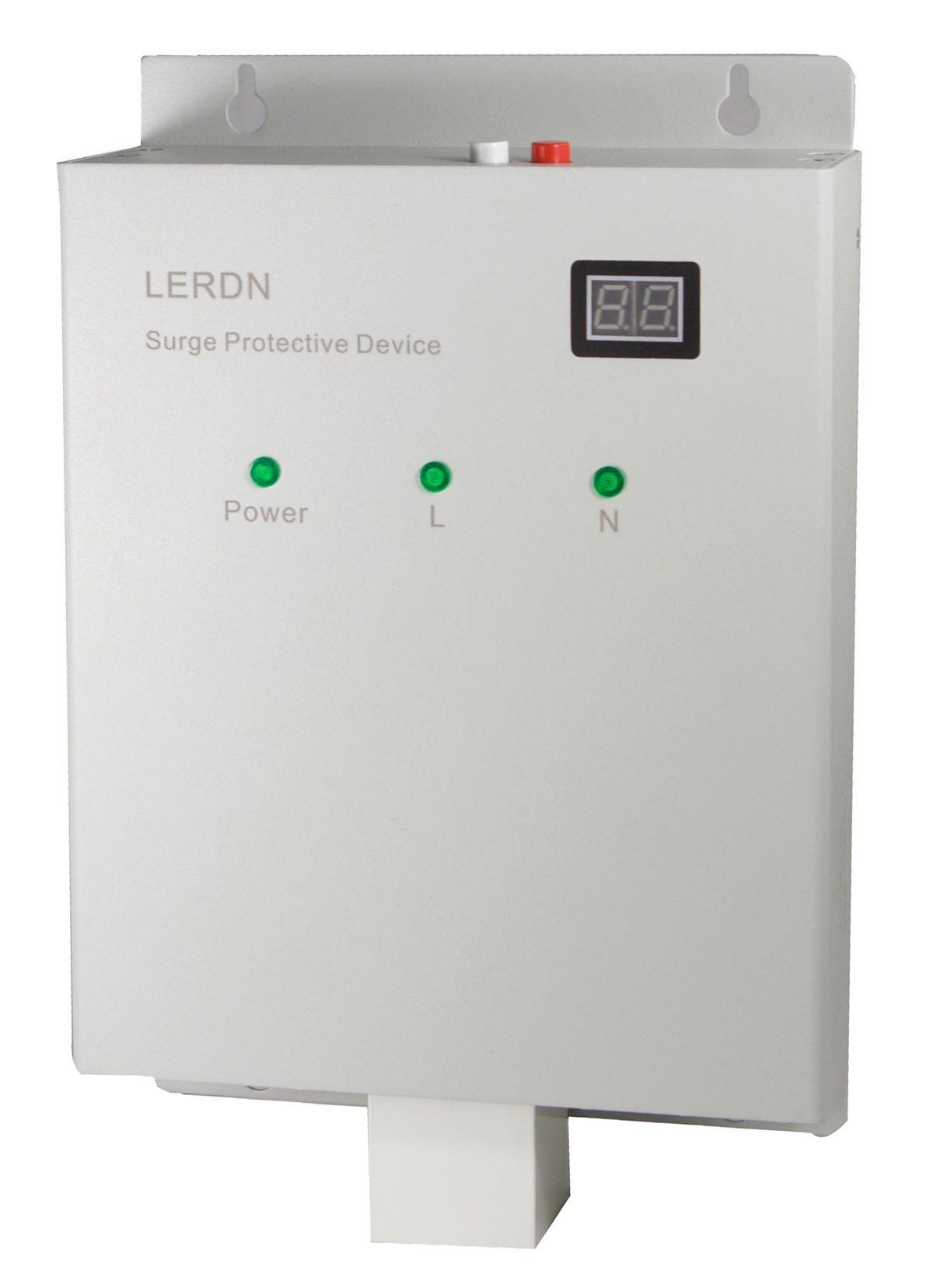

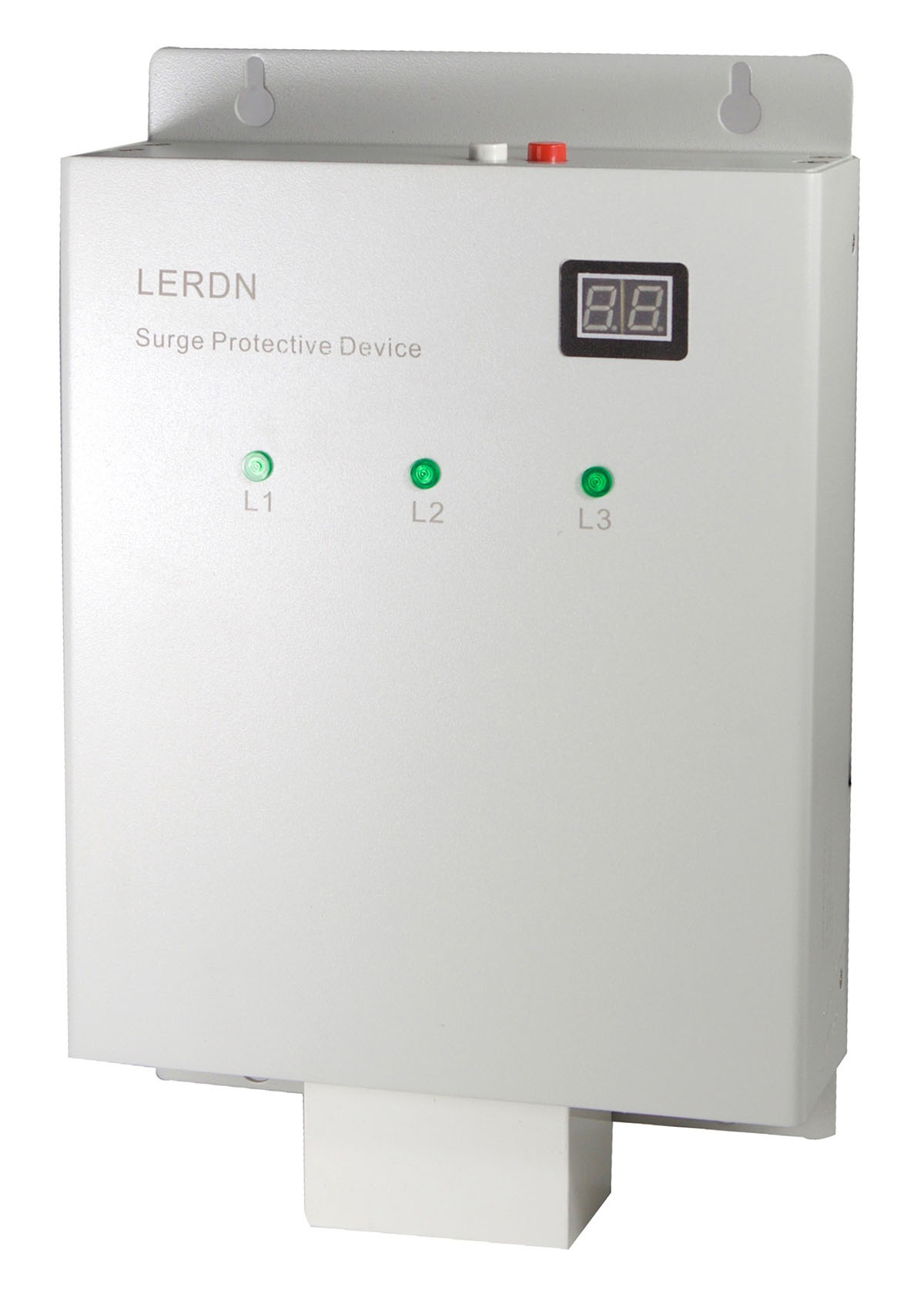

LDY-防雷箱系列

主要特点：
☆ 易于连接，标准的连接组件
☆ 内置温控断路技术，安全性能高
☆ 绿灯亮表示防雷工作正常，绿灯熄灭表示故障，清晰易辩
☆ 具有雷电计数功能，能够存储和准确显示雷击次数
☆ 雷击计数显示具有常亮和不常亮两种显示状态
☆ 全密闭金属外壳结构，屏蔽效果好，免维护

适用范围：
该系列防雷箱适用于建筑物内低压主或分配电箱中的等电位连接，对电源系统的雷击或操作引起的过电压进行综合保护。
产品符合标准：IEC61643-1、GB18802.1

技术参数：

不带空开型号	LDY-20C/Y3C	LDY-20C/Y5C	LDY-40B+C/Y3C	LDY-40B+C/Y5C
不带空开货号	610 001	610 002	610 005	610 006

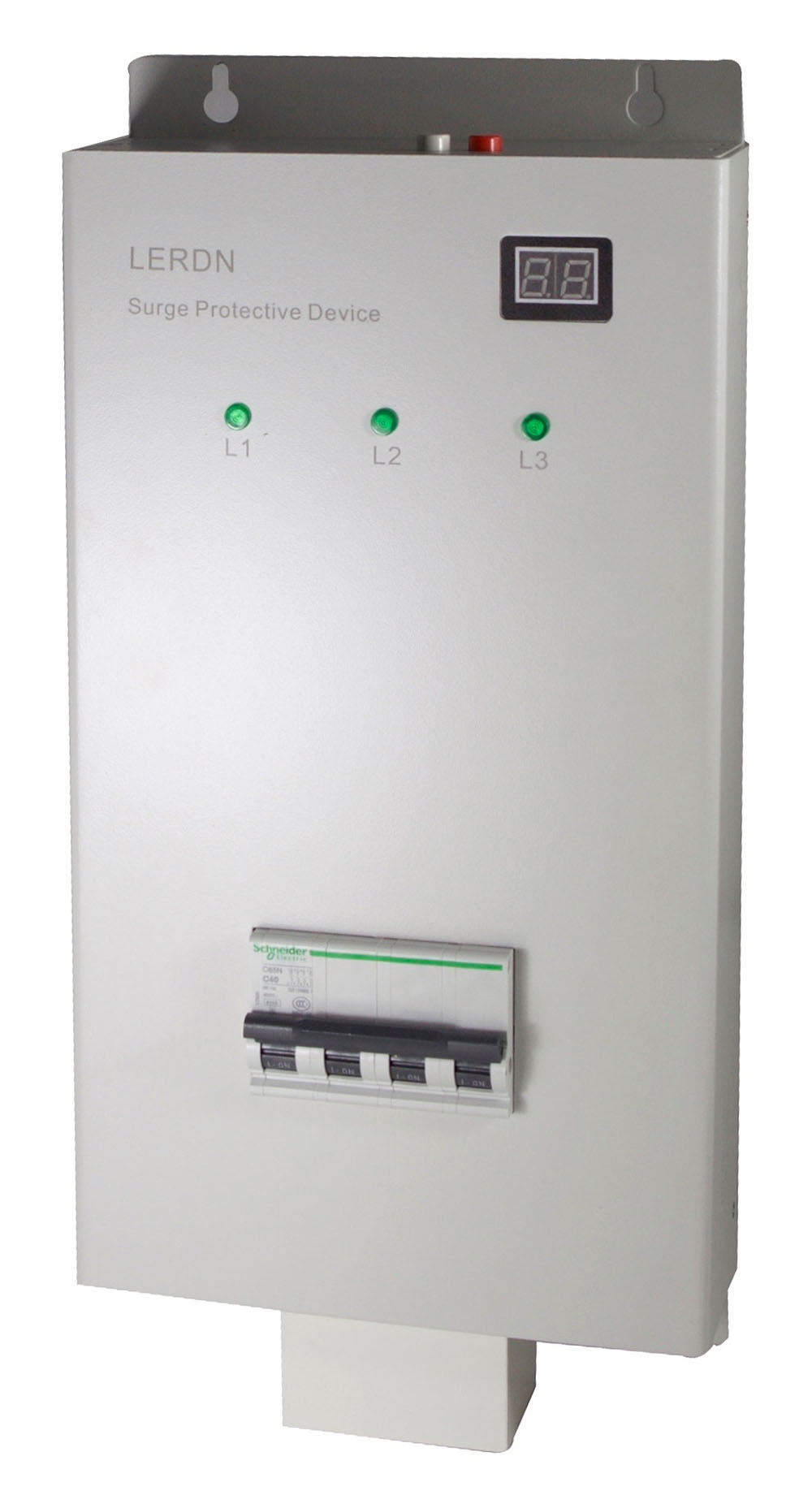

带空开型号	LDY-20C/Y3CS	LDY-20C/Y5CS	LDY-40B+C/Y3CS	LDY-40B+C/Y5CS
带空开货号	610 003	610 004	610 007	610 008
额定工作电压Ue~	220V	380V	220V	380V
最大持续工作电压Uc~	385	385	385	385
保护水平Up	＜1.8kV	＜1.8kV	＜2.5kV	＜2.5kV
标称放电电流In(8/20μs)	20kA	20kA	40kA	40kA
后备保护断路器	40A/2P	40A/2P	63A/2P	63A/2P
防雷结构原理	2P	3P+NPE	2P	3P+NPE
响应时间	＜25ns	＜25ns	＜25ns	＜25ns
漏电流 75%Uc 1mA	≤20μA	≤20μA	≤20μA	≤20μA
外壳材料	铝合金	铝合金	铝合金	铝合金
建议接地导线截面积	≥10mm²多股软导线	≥10mm²多股软导线	≥10mm²多股软导线	≥10mm²多股软导线
计数器启动电流	≥400A	≥400A	≥400A	≥400A
计数器计数范围	0-99	0-99	0-99	0-99
