LDY-50A系列
所属栏目：开关型Ⅰ级电源防雷器 编辑：
发布时间：2017-12-11 浏览次数：1558次

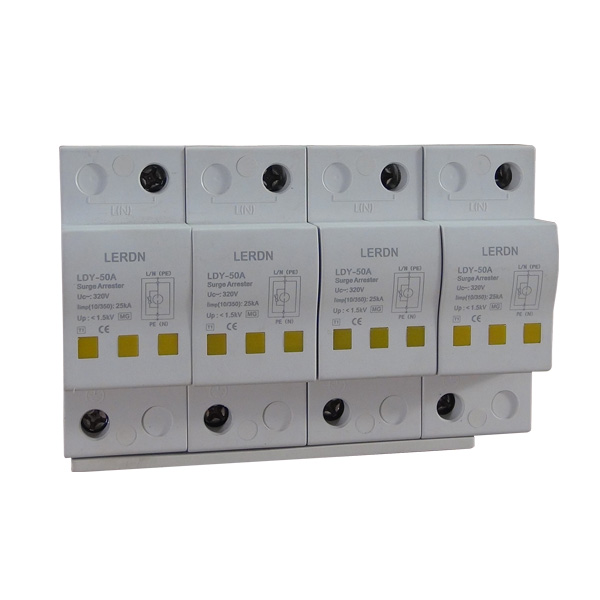

LDY-50A系列
主要特点：
☆ 通流量大、残压低
☆ 全密闭金属结构，无电弧外泄，质量稳定、寿命长
☆ 内置多层放电间隙，持续工作电压高，熄灭续流能力强
☆ 通过组合构成2P、3 、4P等模式，具有L-N,L-PE,N-PE
☆ 多种保护模式，适合各种电网制式
适用范围：
LDY-50A 适用于额定频率50/60Hz，额定工作电压230/400V的变压器低压 侧或LPZ0-LPZ1区，对电源(尤其针对架空线引入的电源线)第I级的雷击或浪涌过电 压进行保护。该产品不适用于预期短路电大于额定断开续流值的系统，产品的前端 应串联保险丝。产品符合标准：IEC61643-1、GB18802.1
保护模式和组合、对应的型号：
| 保护模式和组合 | 1P | 2P | 3P | 4P | 3P+NPE |
| 货号 | 612 001 | 612 002 | 612 003 | 612 004 | 612 005 |
技术参数：
| 型 号 | LDY-50A |
| 系统额定工作电压Ue~V | 230/400V |
| 最大持续工作电压Uc | 320V |
| 电压保护水平Up | ＜2.0kV |
| 冲击放电电流Iimp(10/350μs) | 25kA |
| 保护等级 | Class I |
| 外壳材料 | 阻燃增强尼龙(UL94V-0) |
| 响应时间 | 100ns |
| 建议接地导线截面积 | 16mm²多股软导线 |
| 额定频率 | 50/60Hz |
| 额定断开续流 If | 3kA |
| 绝缘电阻 | ＞5MΩ |
| 最大后备保护熔丝 | 250A gL |
| 正常工作温度 | -40°C ~ 80°C |
