避雷带

避雷带是接闪器的一种类型，一般是水平或倾斜敷设的（根据屋面的倾斜度而定），至少有两个地方（首尾两端）和引下线相连接，一般是明设，但也可以暗敷在屋顶的混凝土或瓦片的下面。避雷带在最新版本的GB50057-2010《建筑物防雷设计规范》中称之为接闪带。

一、简介

如果接闪带是悬空架设的，则称之为接闪线；如果接闪带以网状敷设，则称其为接闪网。总之，万变不离其宗，都是接闪器的一种类型，其对建筑物的保护范围的计算，都要根据滚球法的原理进行。架总高为150mm，其中50mm应埋设在女儿墙或屋脊内，顶部露出高度为100mm。

二、用料材质

多数采用导电性能好的纯铜（紫铜）做为材料，其他的材料还有：铜包钢，电解铜，镀锌圆钢，钢材，不锈钢等。

三、避雷带安装

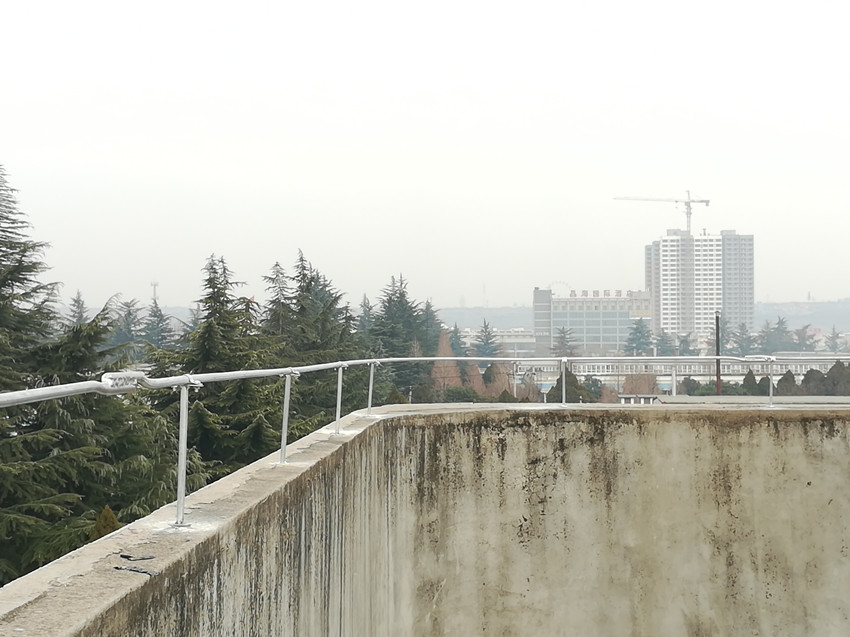

1、在一般工程施工中，明装避雷带（网）采用￠8或￠10镀锌圆钢。使用前应对避雷线进行冷拉调直。安装时，特别注意防止避雷线在提升过程中的人为弯曲。 

2、避雷线在固定支架上应平直、牢固，其顶部距建筑物应为100mm，不应有高低起伏、弯曲、下垂等现象。其平直度每2m检查段允许偏差不宜大于3/1000，全长不宜超过10mm。 

3、明装避雷带（网）随建筑物造型弯曲，弯曲处均作成圆弧，其圆弧半径为100mm，严禁作成90°直角弯或小于90°死弯。 

4、避雷线搭接焊是其安装过程中的关键工序。要求所有避雷线同心敷设，“s”弯方向一致，其次，在避雷线、防雷引下线焊接中应采用双面焊接，焊接应饱满、平整、牢固、无虚焊，焊接后不应产生气孔、夹渣、咬肉、裂纹等现象，如发现应及时予以补焊，并将药皮敲净，刷上防锈漆及银粉。搭接长度要一致，长度≥6d，最好统一定位100mm。 

5、避雷带（网）通过建筑物伸缩、沉降缝处，应作防雷跨越处理。将避雷带向外侧面弯成半径R=100mm的圆弧形，支持卡子固定点距建筑物边缘距离300mm。 

6、引自圈梁内的防雷引下线镀锌圆钢与避雷带（网）焊接处，均应弯成R=100mm的圆弧形，搭接焊长度为100mm，且与镀锌圆钢双面焊接。若防雷引下线为镀锌扁钢，应弯成R=250mm的圆弧，焊接长度亦为100mm，双面焊接。     

7、避雷带（网）应和建筑物顶部的其他金属物体连接成一体。如建筑物物顶上的透气管、铁栏杆、爬梯、冷却水塔等，这些部位的金属导体都必须与避雷带（网）焊接成一体，也可采用抱卡形式。
