夏季将至，混凝土搅拌站防雷电措施有哪些？

炎热夏季，雷雨天气逐渐增多，雷电造成的经济损失时有发生，尤其是对于处在开阔地区的混凝土搅拌站机械设备，因其所处的地理位置（空旷地区的高点位置）和其恶劣而复杂的工作环境，对自动化控制系统造成损害的事例屡见不鲜，严重影响了控制系统的正常运行，其中主要原因是接地和防雷措施不够完善。

因此，无论从安全第一的原则，还是从经济利益的角度，我们必须采用全方位、多层次的综合接地与防雷措施，以确保控制系统安全可靠、长期稳定运行。

（一）防止雷电危害首先要做的给粉罐仓安装避雷针装置。

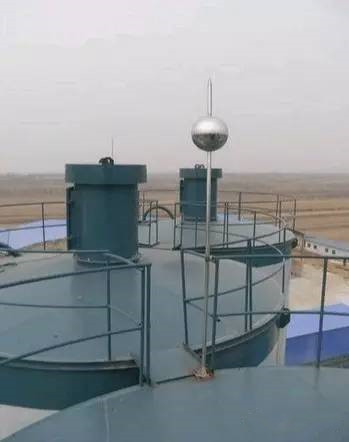

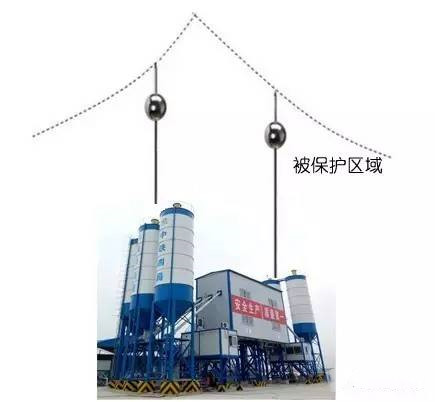

在搅拌站粉罐安装避雷针装置，采用钢体或其它连接件引入大地，形成避雷网，直接防止直击雷对搅拌站的损坏，如下图所示：

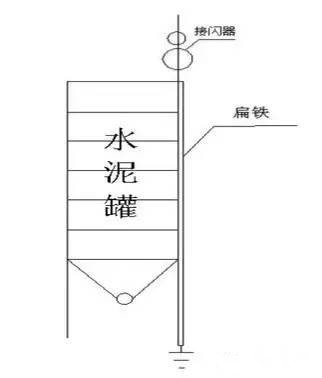

混凝土搅拌站防止直击雷的措施主要是在水泥罐顶部安装接闪器，每座搅拌站靠近控制室较近的一罐体上安装一个接闪器。搅拌站属于一般性工业建筑物，依据防雷分类属于第三类防雷建筑物，采用滚球法设计接闪器。设计接闪器时，滚球半径R=60m，包括避雷针和两个金属滚球，其中避雷针针长1.5m，上滚球直径d=30cm，下滚球直径d=60cm，接闪器通过扁铁接地，接地电阻≤10Ω。接闪器安装示意图如下：

（二）做好接地处理

用户应根据混凝土搅拌站的使用地区设置专用接地网，在一般情况下，粉料罐设置独立的避雷接地专用接地网（粉料罐防雷接地网还可以作为零线N的重复接地用途）。粉料罐的防雷接地网应连成一体并与粉料罐罐体有可靠的电气连接，接地电阻不大于10Ω。

PE接地就是保护接地，保护接地是将强电系统中平时不带电的金属部分（主要指电动机外壳、强电柜外壳、操作台外壳）与地之间形成良好的导电连接，或当绝缘击穿和设备损坏时，保护接地作为电流流动的返回路径，以保护设备和人身安全。因配电系统是强电供电（380V或220V），正常情况下是不带电的，当故障发生造成电源供电火线与机壳等导电金属部件短路时，这些金属部件或外壳形成带电体，如果没有很好的接地，那么带电体和地之间就有很高的电位差，如果不小心触到这些带电体，就会通过人身形成通路，产生危险，同样也会严重影响整个整个配电系统的正常运作。因此必须将金属外壳和地面之间有很好的接地，使机壳和地面等电位。此外 ，保护接地还不仅可以防止静电的积聚（机壳上积累电荷，产生静电放电而危及设备和人身安）；而且当设备的绝缘损坏而使机壳带电时，促使电源的保护动作而切断电源，以便保护工作人员的安全。

接地电阻是衡量接地系统好坏的一个重要参数。搅拌站自动控制系统中，不同电器元件的接地组态和要求不同，大多数元件对接地电阻一般要求10Ω以下。

综上所述，针对混凝土搅拌站结构和雷击形成原因，按照建筑物防雷设计规范，设计了避雷针安装规范、接地装置处理等，不仅在安装实施方面非常便捷，更有利于有效保护搅拌站系统，减少雷电灾害带来的经济损失，从而确保搅拌站控制系统安全可靠、长期稳定运行。
