在不同的接地系统，SPD 3+1 的使用方法有什么区别？

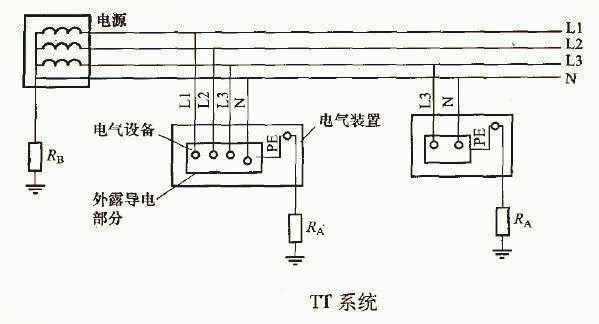

答：1、TT接地系统：GB50057-94（2000版）标准规定，L1、L2、L3对N线接三只SPD，能有效的拦截相线浪涌电压。当雷电浪涌使SPD导通放电时，巨大的涌流瞬间流向N线，使N线电位上升，所以必须给N线提供一个放电电流通道。对N线的放电，要求限制电压低，通流大。气体放电器在放电时，只有电弧电压，限制电压很低，可以承受很大的放电电流，不存在劣化失效问题，在TT系统，SPD的安装位置不同，使用方法有差异。SPD安装在RCD（漏电保护器）的进线端，L-N保护，使用3极氧化锌压敏电阻电涌保护器，N-PE使用气体放电器，简称3+1组件；当SPD安装在RCD出线端，使用4极L-PE、N-PE保护。在实际应用中，极易被忽视。

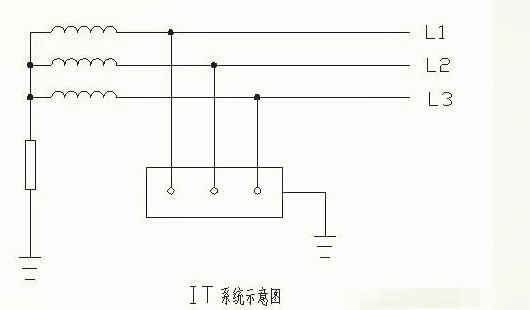

2、IT接地系统：在IT接地系统，使用三极SPD（3P）。由于系统不接地或小电流接地，因此SPD的放电通道不像TT、TN系统，可等效为相线三角连接保护。

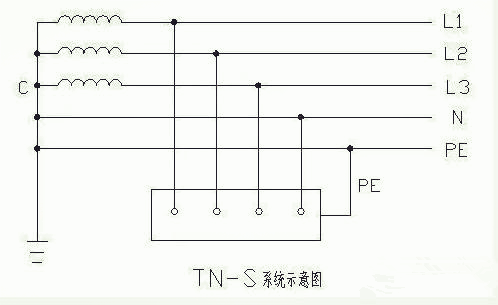

3、TN接地系统：在变压器出口处PE线与N线在一个接地点引出（还未分开），因此SPD的接线方式变为L1、L2、L3对PEN安装三个SPD，称为3极（此点看作TN-C）。放电电流通过PEN线入点，当PEN线分开后，保护接线方式为L1、L2、L3、N对PE安装四个SPD，称为4极（此点为TN-S），放电电流通过PE线入地。而N-PE间即可以使用压敏电阻型SPD也可以使用气体放电器，就其保护效果来看，差别不大。
