东雁讲堂|防雷接地方案及交底,看这一篇就够了!

所属栏目:防雷讲堂  编辑:市场部   发布时间:2022-04-29  浏览次数:217次

东雁讲堂|防雷接地方案及交底,看这一篇就够了!


【某项目防雷接地方案】


1.1 防雷接地概况

本建筑属第二类防雷建筑物,按此类建筑物的防雷要求设置防雷设施。利用建筑物的金属构件及钢筋混凝土结构中的钢筋作为防雷接地装置。

利用本建筑金属屋面及屋面上的金属屋架做接闪器,利用建筑物四周柱子内的主钢筋做为引下线,基础内钢筋网做为自然接地体,并用φ12MM镀锌圆钢与金属屋面接闪器相连。

将进出建筑物的所有金属管道就近与防雷接地装置相连,将竖直敷设的金属管道及金属物的顶端和底端与防雷装置相连,屋顶上装设的霓虹灯和风机等电气设备的电源线路穿钢管保护,此钢管一端与用电设备的外壳或保护罩相连,并就近接于防雷装置,另一端与配电箱的外壳相连。

高压配电系统为中性点不接地系统,电力变压器的低压侧为中性点直接接地系统,要求所有电气装置的金属外壳及事故情况下可能带电的金属体实行保护接地。低压配电系统接地采用TN—S系统,其工作零线和保护地线在接地点后要严格分开。

本建筑物采取总等电位联结,其总等电位联结线必须与楼内所有导电部分互相连接,如保护线干线,接地干线,建筑物内的输送管道的金属件(如水管等),集中采暖及空调系统的升压管,建筑物金属构件等导电体。总等电位联结主母线均采用25MM2铜导线。

防雷接地、保护接地和工作接地共用同一接地装置即建筑物的基础接地体。要求接地体的接地电阻不大于1欧姆,否则应在室外补设人工接地体。


【防雷接地交底】

一、材料要求

1、镀锌材料:扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U型螺栓、元宝螺栓、支架等。

2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线;水泥、砂子、红油漆、白油漆、黑油漆、防腐油、银粉等。


二、主要机具

1、常用电工工具、手锤、钢锯、锯条、压力案子、铁锹、铁镐、大锤、夯、桶。

2、线坠、卷尺、大绳、粉线袋、绞磨(或倒链)、紧线器、电锤、冲击钻、电焊机、气焊工具等。


三、作业条件

(一)接地体作业条件:

1、按设计位置清理好场地。

2、底板筋与柱筋连接处已绑扎完。

3、桩基内钢筋与柱筋连接处已绑扎完。

(二)接地干线作业条件:

1、支架安装完毕。

2、保护管已预埋。

3、土建抹灰完毕。

(四)支架安装作业条件:

1、各种支架已运到现场。

2、结构工作已经完成。

3、室外必须有脚手架或爬梯。

(四)防雷引下线暗敷设作业条件:

1、建筑物或构筑物有脚手架或爬梯,有能上人操作的条件。

2、利用主筋作引下线时,钢筋绑扎完毕。

(五)防雷引下线明敷设作业条件:

1、支架安装完毕。

2、建筑物或构筑物有脚手架或爬梯,有能上人操作的条件。

3、土建外装修完毕。

(六)避雷带与均压环、等电位安装作业条件:

土建钢筋绑扎时,配合做此项工作。

(七)避雷网安装作业条件:

1、接地体与引下线必须做完。

2、支架安装完毕。

3、具备调直场地和垂直运输条件。

(八)避雷针安装作业条件:

1、接地体及引下线必须做完。

2、需要脚手架处,脚手架搭设完毕。

3、土建结构工程已完,并随结构施工做完预埋件。


四、操作工艺

(一) 工艺流程:


东雁讲堂|防雷接地方案及交底,看这一篇就够了!


(二)接地体安装工艺:人工接地体(极)安装就符合以下规定:

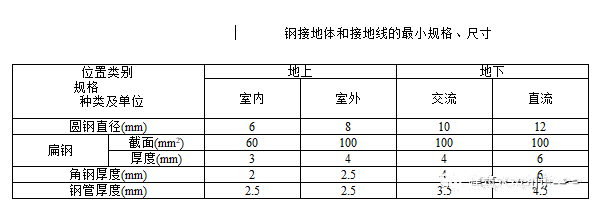

1、人工接地装置的最小尺寸见表。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

2、接地体顶面埋设深度不小于0.6m,角钢及钢管接地体件应垂直设置。


3、垂直接地体长度不应小于2.5m。其相互之间间距一般不应小于5m。

4、接地体埋设位置距建筑物不宜小于1.5m ; 遇有垃圾灰渣等地埋设接地体时, 应换土,并分层夯实。

5、当接地装置必须埋设在建筑物出入口或人行道小于3m时,埋深不应小于1m,且应采用均压带做法或者接地装置上面敷设50~90mm厚度沥青或卵石层,其宽度应超过接地装置2m。

6、接地体(线)的连接应采用焊接。焊接处焊缝就饱满并有足够的机械强度。不得用夹渣、咬肉、裂纹、虚焊、气孔等缺陷,焊接后的药皮敲净后,刷沥表做防腐处理。

7、采用搭接焊时,其焊接长度如下:

(1)镀锌扁钢不小于其宽度的2倍,且至少一个棱边施焊。敷设前需调直,煨弯自然,直线段不应有明显弯曲,并应立放。

(2)镀锌加钢焊接长度为其直径的6倍,并应双面施焊。

(3)双面施焊镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍。

(4)镀锌扁钢与镀锌钢管(或角钢)焊接时,为了连接可靠,除应在其接触部位两侧进行焊接外,直接将扁钢本身弯成弧形(或直角形),紧贴3/4 钢管(或角钢)表面,上下两侧施焊。

8、当接地线遇有白灰焦渣层而无法避开时,应用水泥砂浆全面保护。

9、采用化学方法降低土壤电阻率时,所用材料应符合下列要求:

(1)对金属腐蚀必弱;

(2)水溶性成分含量低。

10、采用接地模块时,模块应集中引线,用干线把模块并边焊接成一个环路,干线的材质与接地模块焊接点的材质相同,钢质的采用热浸镀锌扁钢,引出线不小于2处。

11、所有金属部件应镀锌。操作时注意保护镀锌层。

防雷接地焊接工艺要求

1、镀锌扁钢焊接:镀锌扁钢焊接长度不小于其宽度的2倍,不少于三面施焊;当扁钢宽度不同时,搭接长度以宽的为准;敷设前扁钢需调直,煨弯不得过死,直线段上不应有明显弯曲,并应立放。

2、镀锌圆钢焊接:镀锌圆钢焊接长度为不小于其直径的6倍并应双面施焊;当直径不同时,搭接长度以直径大的为准。

3、镀锌圆钢与镀锌扁钢焊接:焊接长度为不小于圆钢直径的6倍并应双面施焊;必要时采用辅助圆钢或扁钢弯成直角焊接。

4、镀锌扁钢与镀锌钢管、角钢焊接:为了连接可靠,除应在其接触部位两侧进行焊接外,还应直接将扁钢弯成弧形(或直角形)与钢管(或角钢)焊接,与钢管焊接时,在钢管上的包绕焊接长度不小于扁钢宽度的2倍。

防雷接地分项工程施工工艺做法:

(一)基础接地:

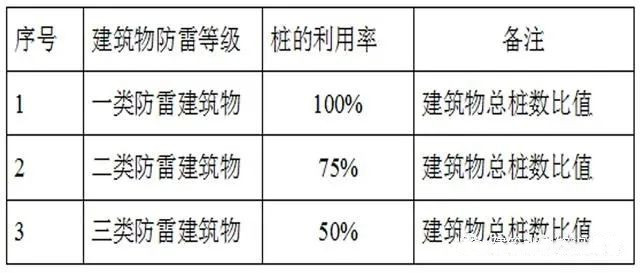

1、防雷接地桩的利用率如下表

东雁讲堂|防雷接地方案及交底,看这一篇就够了!


本工程为2类防雷等级,故桩的利用率必须达到75%,桩主筋应大于或等于Φ16,当桩主筋小于Φ16时应用4根不小于Φ12的桩钢筋。

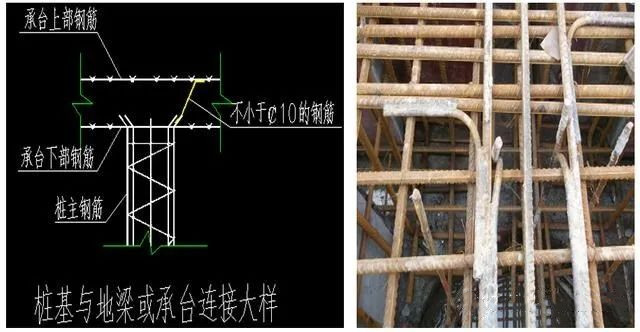

2、本工程利用基础地梁内2根不小于Φ16钢筋四周可靠连接并与桩钢筋可靠焊接成电气通路作为接地体,要求接地电阻不大于1欧姆,若基础梁筋小于16时则用4根不小于10的钢筋如下图所示。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

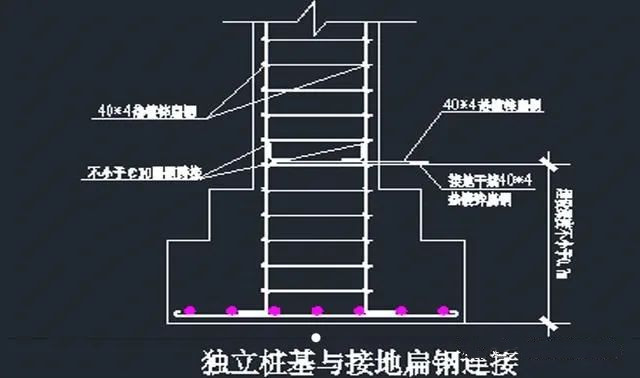

3、当结构基础为独立桩基时或结构挡墙四周无结构梁时应用-40*4的热镀锌扁钢通常焊接连通,接地扁钢与独立桩基内2根不小于Φ16钢筋可靠焊接,接地扁钢埋设深度不小于0.6cm如下图所示。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

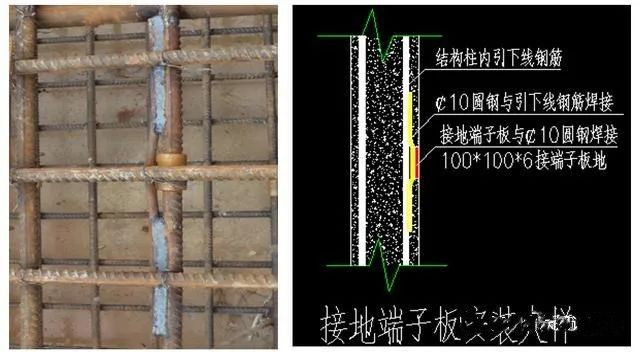

4、用作接地体的地梁钢筋采用直螺纹时应用Φ10圆钢搭接如下图所示;基础无地梁时采用-40*4热镀锌扁钢与地梁焊接;所有设备用房均预留100*100*6的接地端子板,具体做法如下。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!



(二)防雷引下线:

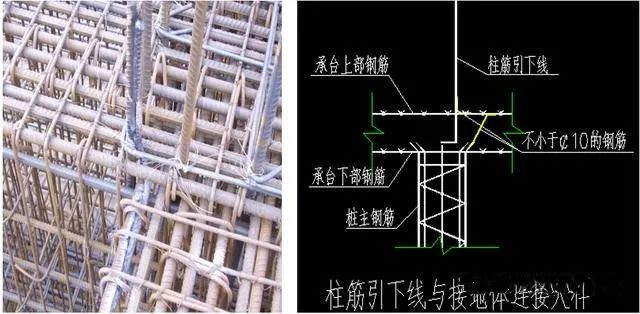

1、利用结构柱内部2根不小于Φ16的主筋通长焊接连通作为防雷引下线,当结构柱内主筋小于Φ16时则利用4根不小于Φ10的主筋,引

下线上部与接闪器焊接、下部分与接地体可靠焊接;引下线施工时应密切注意结构柱内钢筋变化。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!


2、引下线钢筋直螺纹连接处都应用Φ10的圆钢做跨接连接;若作为引下线及均压环的钢筋采用冷搭接时,在搭接处应采用焊接连通;引下线在施工完成后应做好标示,以免连接时错焊或者漏焊方便检查如下图所示。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!


(三)卫生间局部等电位

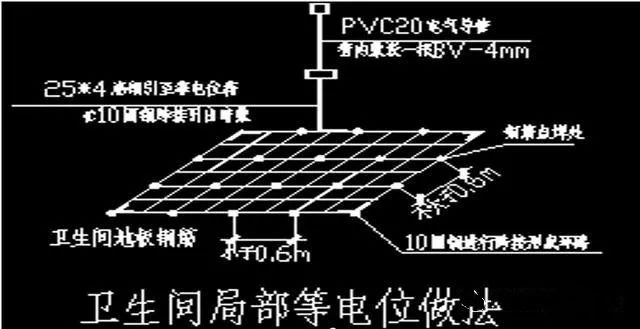

1、图集标准做法:将卫生间四周地板钢筋用Φ10的圆钢可靠搭接形成闭合网,将闭合网内钢筋电焊成不大于0.6*0.6m的方格网,用Φ10圆钢及25*4的热镀锌扁钢从底板钢筋上引至等电位箱如下图所示。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

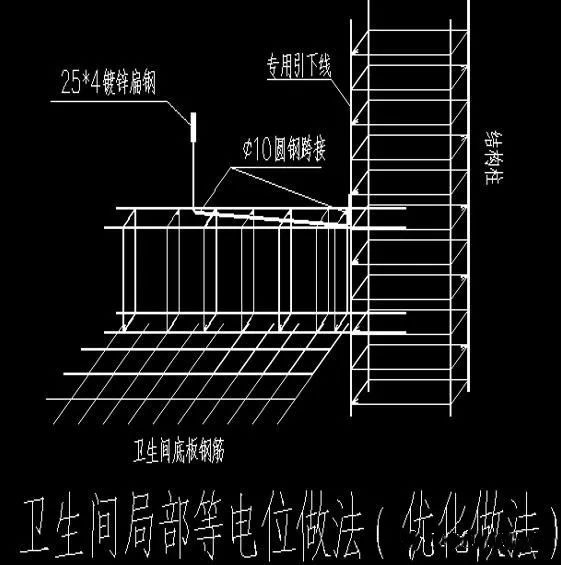

2、优化做法:在卫生间等电位就近结构柱内选择一根不小于Φ16的主筋作为等电位专用引下线,此引下线底端与接地体可靠焊接,竖向每层等电位箱用Φ10圆钢及25*4的镀锌扁钢与引下线可靠焊接;卫生间等电位连接线不得串联且严禁与防雷引下线及均压环连接。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

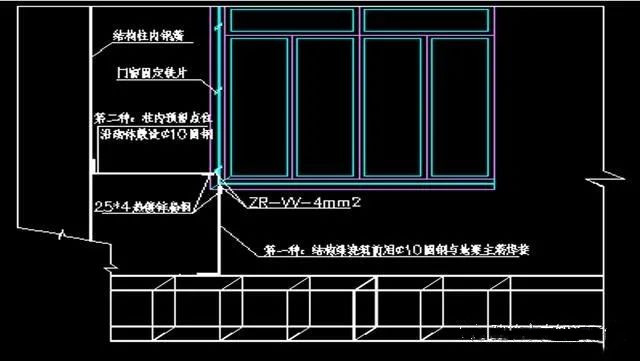

3、根据不同建筑物防雷类别高层建筑物一定高度上所有靠外墙的金属门窗均应做可靠接地具体做法如下图所示。


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

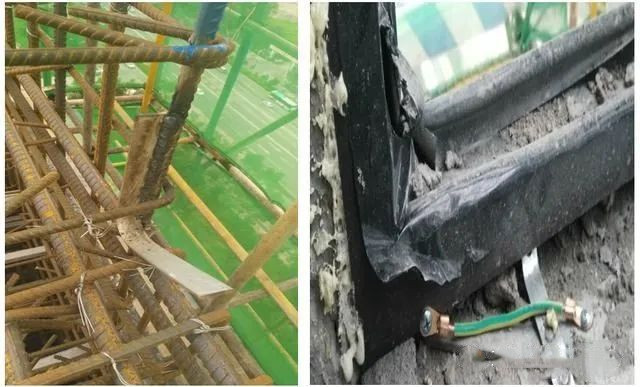

4、金属门窗接地工程实例


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

(四)避雷带

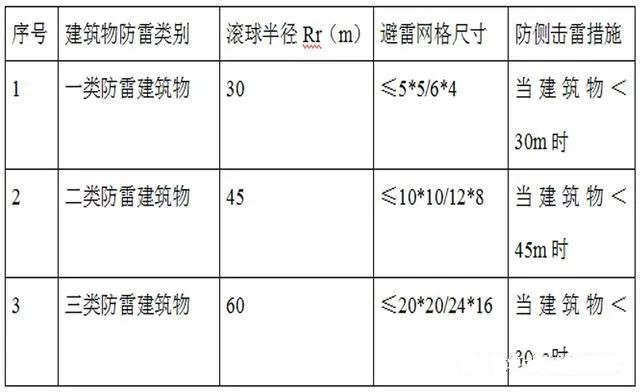

1、屋面避雷网格根据不同建筑物防雷类别不同确定如下表



东雁讲堂|防雷接地方案及交底,看这一篇就够了!

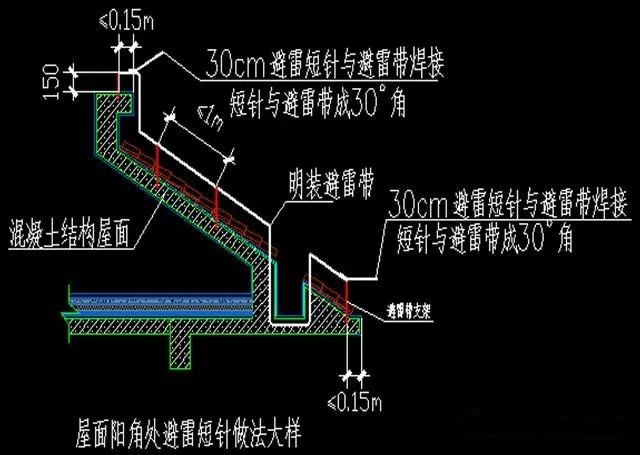

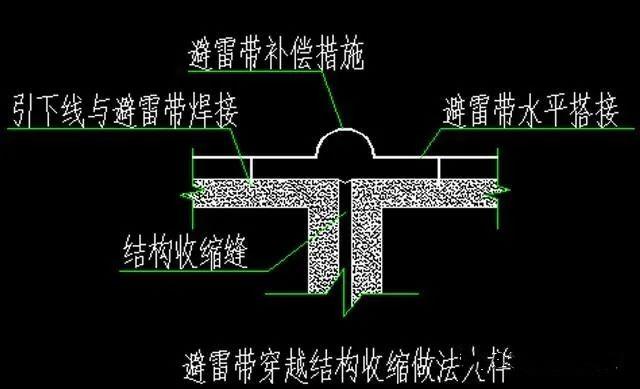

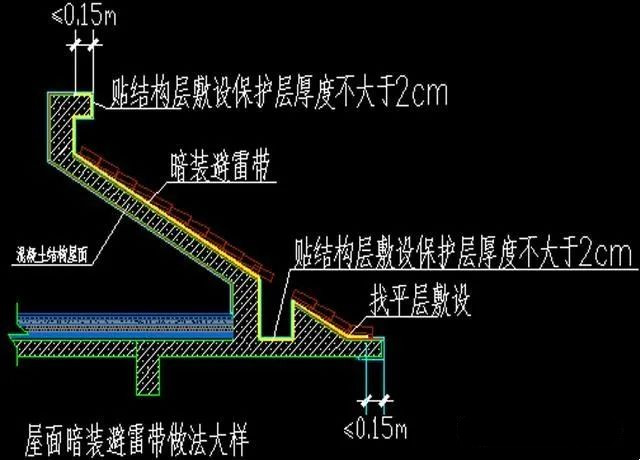

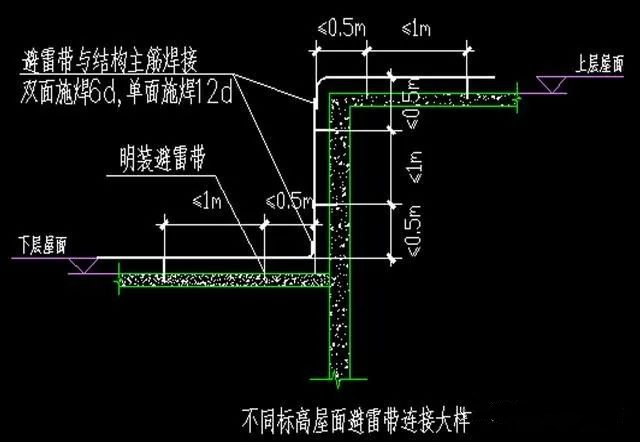

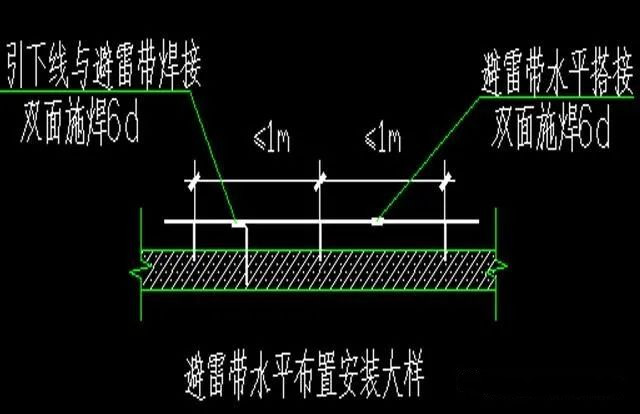

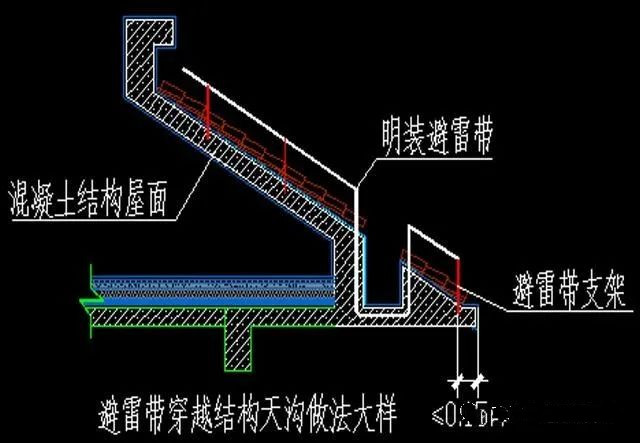

2、避雷带各施工节点大样如下:


东雁讲堂|防雷接地方案及交底,看这一篇就够了!

东雁讲堂|防雷接地方案及交底,看这一篇就够了!

东雁讲堂|防雷接地方案及交底,看这一篇就够了!

东雁讲堂|防雷接地方案及交底,看这一篇就够了!

东雁讲堂|防雷接地方案及交底,看这一篇就够了!

东雁讲堂|防雷接地方案及交底,看这一篇就够了!


五、防雷测试


1、测试仪表选用ZC-8/500V地阻仪或电子地阻仪,仪表必须经专门检验部门校核后,测试数据才有效。

2、在基础完成后,对基础接地进行防雷电阻测试,天气必须连续晴3天以上,测试要监理、甲方代表到场,测试数据必须形成资料并相关人员签字。

3、首层均压环完成后必须必须进行一次系统性测试,系统测试电阻不大于1Ω,卫生间等电位也要做导通试验。采用24V电压,测试电阻值小于4Ω为合格。

4、当屋面的接闪器都安装完毕后,进行防雷电阻测试,方法同2条。

5、当金属门窗单位边框施工前必须逐一将门窗接地预留点进行测试做好记录并移交给门窗单位施工。



东雁讲堂|防雷接地方案及交底,看这一篇就够了!
