【经验分享】10欧姆接地系统 避雷针避雷塔接地
一、10欧姆接地系统
功能：接地系统能够迅速将强大的雷电流安全地导入大地，避免雷电流在建筑物或设备上积聚，从而防止雷电对设施造成直接破坏，如损坏建筑物结构、引发火灾或爆炸等。
应用领域：10欧姆接地系统主要用在避雷塔接地、避雷针接地、塔杆接地、野外监控杆接地等多个领域，是非常常见的接地要求。
实施步骤：
评估地质条件：特别是土壤电阻率，这对接地电阻的大小有直接影响。
确定埋设位置和深度：通常埋设深度应不小于0.8米（冻土层以下）。
选择接地体：如接地棒、接地线等，适合地质条件的接地体。
使用辅助材料：考虑使用降阻剂、缓释剂等辅助材料来降低接地电阻。

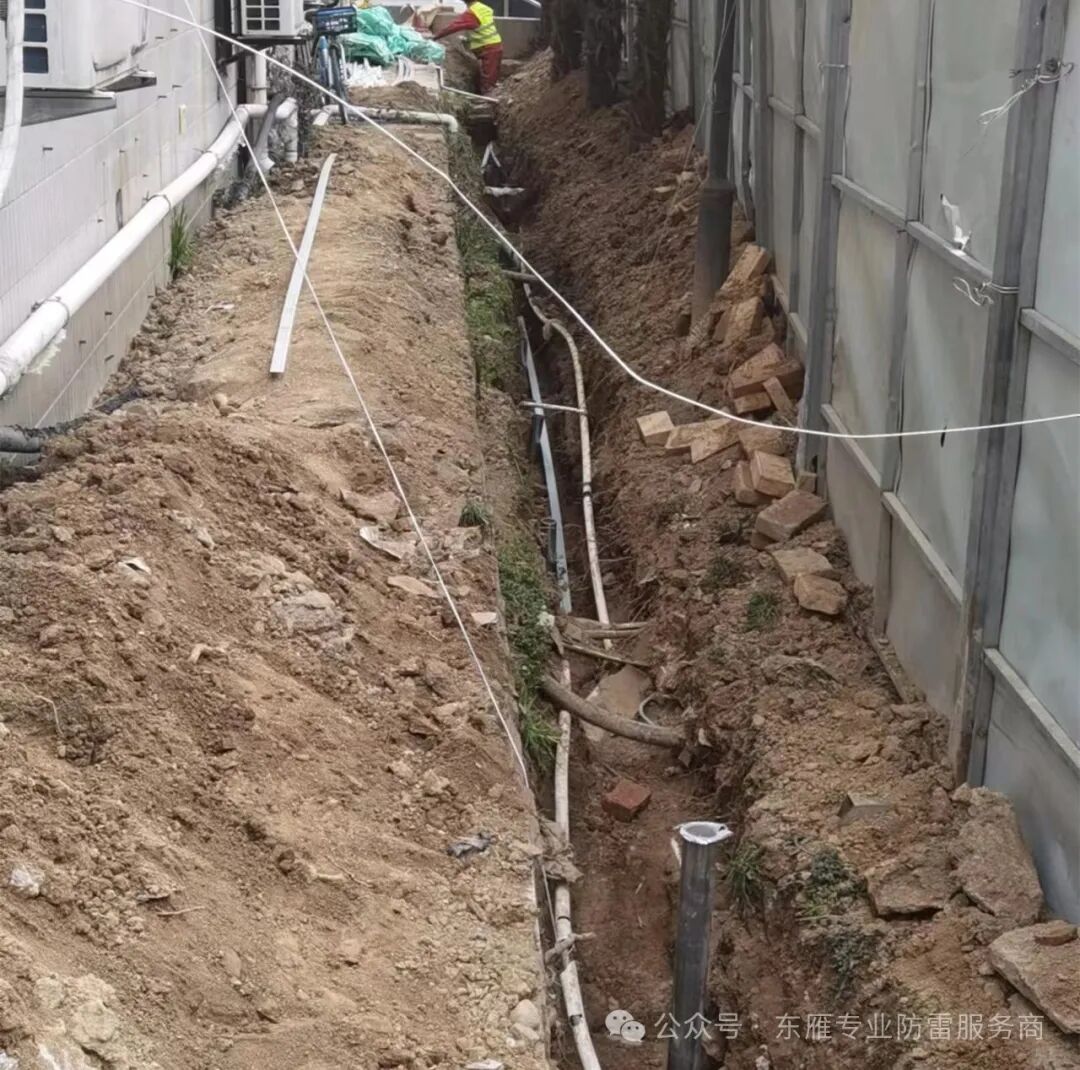

开挖与铺设：根据设计要求和现场地形地貌条件进行接地槽的放样和开挖，铺设接地体，并在需要时连接水平接地体以扩大接地网的面积。
测试与调整：使用接地电阻测试仪对接地电阻进行测试，如果测试结果大于10欧姆，需要分析原因并采取相应的措施进行改进，如增加接地体数量、使用更高效的降阻剂等。
二、避雷针接地
安装位置：避雷针应安装在建筑物或设备的最高点，以保证其能够吸引雷电，避免雷击其他未被保护的区域。一般情况下，避雷针的安装高度应超过被保护物的最高点3到5米。
接地要求：根据相关标准和规范，避雷针的接地电阻应满足要求，一般建筑物的避雷针接地电阻不应大于10欧姆。在特殊环境下，如土壤电阻率较高的地区，允许接地电阻不超过30欧姆。
引下线：避雷针必须与引下线紧密连接，引下线应采用电气导电性良好的材料，如铜或铝，以确保雷电流能够快速且安全地导入地下。
三、避雷塔接地
接地目的：提供一个低阻抗的路径，使得雷电电流能够迅速且安全地流入大地，而不至于对建筑物或者其他设施造成损害。
接地方式：与避雷针接地类似，避雷塔也需要通过引下线与接地体相连，确保雷电流能够顺利导入地下。
接地电阻要求：同样需要满足相关标准和规范的要求，一般不应大于10欧姆。
综上所述，10欧姆接地系统在避雷针和避雷塔的接地中发挥着至关重要的作用。通过合理的接地设计和施工，可以确保雷电流能够迅速且安全地导入地下，从而保护建筑物和设备的安全。
