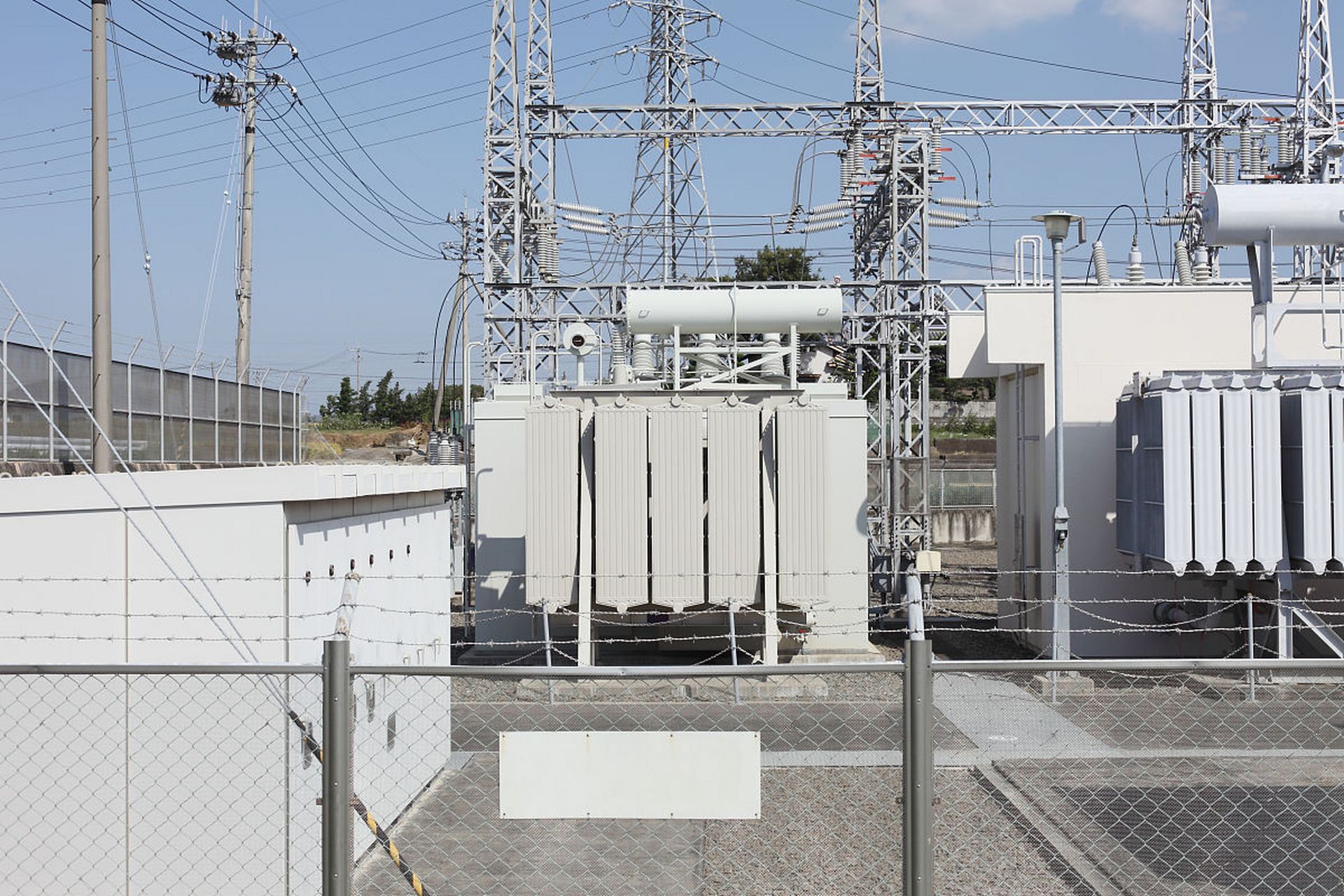

【经验分享】变电站防雷避雷塔 变电站接地防雷检测
变电站避雷塔安装完成后，将其引下线与变电站的接地系统可靠连接。引下线的规格和材质应符合相关标准要求，一般采用热镀锌扁钢或圆钢。连接方式可采用焊接或螺栓连接，焊接时要保证焊缝的质量，螺栓连接时要采取防松动措施。
1、接闪器
外观检查：仔细查看避雷针、避雷线等接闪器是否出现损坏、变形或锈蚀情况。因为长期暴露在自然环境中，接闪器可能会受到风雨、雷电等的侵蚀，一旦出现损坏，将影响其接闪效果。例如，避雷针的针尖如果被腐蚀，就可能无法有效引导雷电入地。
连接检查：确认接闪器与引下线的连接是否牢固，焊接处是否存在虚焊、脱焊等问题。可靠的连接是保证雷电电流顺利传导的关键，若连接不可靠，雷电电流可能无法正常通过引下线导入大地，从而引发安全事故。
引下线
外观及间距检查：引下线外观应无断裂、损伤以及严重锈蚀现象。同时，要测量引下线的间距，确保其符合相关标准要求。不同类型的变电站，引下线间距有不同规定，如一般户外变电站，引下线间距通常在一定范围内，以保证雷电电流能均匀分散导入大地。
连接可靠性检查：检查引下线各连接部位是否牢固，防止因松动导致雷电电流传导不畅。
接地装置
接地电阻测量：接地电阻是衡量接地装置性能的重要指标，需使用专业仪器进行测量，确保其值不大于规定标准。例如，对于一般变电站，接地电阻要求不大于 0.5 欧姆（不同电压等级变电站要求不同）。若接地电阻过大，雷电电流无法快速有效地导入大地，会在设备上产生过高的过电压，威胁设备和人员安全。
接地体检查：查看接地体有无外露、腐蚀情况，接地体作为接地装置的重要组成部分，若被腐蚀，其导电性能会下降，影响接地效果。同时，检查接地网的敷设是否符合设计要求，包括接地体的埋设深度、形状等。
2、避雷器
外观检查：避雷器外观应完好无损，无破损、裂纹、放电痕迹等。避雷器在运行过程中，可能会因过电压冲击等原因出现外观损坏，如表面出现裂纹，就可能导致其内部绝缘性能下降，无法正常发挥保护作用。
电气参数测量：通过专业设备测量避雷器的绝缘电阻、直流参考电压、泄漏电流等电气参数。这些参数能反映避雷器的性能状况，例如，若泄漏电流过大，说明避雷器可能存在内部绝缘缺陷，需要及时进行维修或更换。
过电压保护装置
外观及连接检查：检查压敏电阻、放电间隙等过电压保护装置的外观是否正常，有无烧焦、变形等情况。同时，确认其与电路的连接是否可靠，连接不可靠可能导致过电压保护装置在需要时无法及时动作。
参数测试：测试过电压保护装置的动作电压等参数，确保其在规定的过电压值下能够及时动作，将过电压限制在设备能承受的范围内。
3、等电位连接
检查电气设备的金属外壳、构架、电缆金属外皮等是否进行了可靠的等电位连接。等电位连接可有效消除不同金属部件之间的电位差，避免在雷电或故障情况下产生的电位差对设备和人员造成危害。同时，要检查连接导体的规格、材质是否符合要求，以保证足够的导电能力。
变电站避雷塔的安装
1、选址与规划
位置确定：避雷塔应安装在变电站内较高且空旷的位置，能够有效保护整个变电站区域。一般来说，会选择在变电站的边缘角落或中心位置，确保其接闪范围能覆盖站内所有重要设备。同时，要考虑与其他电气设备保持足够的安全距离，避免因避雷塔遭受雷击时对周边设备产生电磁干扰。
基础设计：根据避雷塔的高度、重量以及当地的地质条件进行基础设计。基础应具有足够的强度和稳定性，以承受避雷塔在各种工况下的荷载。常见的基础形式有混凝土独立基础、桩基础等。在基础施工前，需对地基进行处理，确保地基承载力满足设计要求。
2、避雷塔安装
材料检查：在安装前，对避雷塔的各个部件进行详细检查，确保材料质量符合要求。检查内容包括钢材的规格、型号、防腐处理情况等。避雷塔通常采用热镀锌钢材，以提高其耐腐蚀性能。
组装与搭建：按照避雷塔的设计图纸进行组装。一般先在地面将避雷塔的各个节段组装成一定长度的部件，然后通过吊车等设备将其逐段吊装到位，并进行焊接或螺栓连接。在组装过程中，要确保各部件的连接牢固可靠，垂直度符合要求。
引下线连接：避雷塔安装完成后，将其引下线与变电站的接地系统可靠连接。引下线的规格和材质应符合相关标准要求，一般采用热镀锌扁钢或圆钢。连接方式可采用焊接或螺栓连接，焊接时要保证焊缝的质量，螺栓连接时要采取防松动措施。
变电站接地系统
1、接地系统组成
接地体：接地体是接地系统的核心部分，通常由水平接地体和垂直接地体组成。水平接地体一般采用热镀锌扁钢，埋设在地下一定深度，形成接地网的基本框架。垂直接地体则多采用角钢、钢管等，垂直打入地下，与水平接地体焊接连接，以增加接地系统的散流面积。
接地引下线：接地引下线用于将电气设备的金属外壳、构架等与接地体连接起来。其作用是在设备发生接地故障时，将故障电流引入接地体。引下线应具有良好的导电性和机械强度，并且要便于检查和维护。
接地连接：包括接地体之间的连接、接地体与引下线的连接以及引下线与设备的连接。连接方式主要有焊接和螺栓连接，焊接时要保证焊缝的长度、高度和质量符合要求，螺栓连接时要采取防松动和防腐措施。
2、接地系统设计原则
低电阻要求：接地系统的电阻应尽可能低，以确保在发生接地故障时，故障电流能够迅速流入大地，降低设备和人员遭受电击的风险。根据不同电压等级的变电站，接地电阻有相应的标准要求，如前文所述，一般变电站接地电阻要求不大于 0.5 欧姆。
均压要求：为了保证接地系统在不同位置的电位均匀分布，防止出现跨步电压和接触电压过高的情况，接地网的布置要合理。通过合理设计接地体的形状、间距和埋深，以及采用均压带等措施，使接地系统的电位分布更加均匀。
防腐要求：由于接地系统长期埋设在地下，容易受到土壤中的水分、酸碱度等因素的腐蚀。因此，接地体和引下线应采用耐腐蚀的材料，并采取防腐措施，如热镀锌、涂防腐漆等。同时，在设计时要考虑接地系统的使用寿命，确保在其使用周期内能够可靠运行。
3、接地系统维护
定期检查：定期对接地系统进行外观检查，查看接地体、引下线是否有外露、断裂、腐蚀等情况。同时，检查连接部位是否松动、锈蚀，如有问题及时进行修复或更换。
接地电阻测试：按照规定的检测周期，使用专业仪器对接地电阻进行测量。若接地电阻值超出规定范围，应及时查找原因并采取相应措施进行整改，如增加接地体数量、改善土壤导电性等。
防腐处理：定期对接地系统的防腐情况进行检查，对于发现的防腐层损坏部位，及时进行修复，以延长接地系统的使用寿命。
变电站防雷检测周期
1、定期检测
一般周期：通常情况下，每年应对变电站防雷装置进行一次全面检测。通过定期检测，可及时发现防雷装置在运行过程中出现的问题，如部件老化、性能下降等，以便及时进行维护和修复，确保防雷装置始终处于良好的运行状态。
重要变电站周期：对于重要的枢纽变电站，由于其在电力系统中的关键地位，为确保供电可靠性，防雷装置检测周期可能缩短至半年一次。这类变电站一旦因雷击等原因出现故障，将对大面积区域的供电造成严重影响，因此需要更频繁地检测防雷装置。
2、特殊情况检测
雷击后检测：当变电站遭受雷击后，应立即对相关防雷装置进行检测。雷击可能会对避雷器、接闪器、引下线等防雷装置造成不同程度的损坏，及时检测能确定损坏情况，以便尽快修复或更换受损部件，恢复防雷装置的正常功能。
接地故障后检测：发生接地故障后，接地装置可能会受到影响，如接地电阻发生变化、接地体出现损坏等。此时进行检测，可排查接地装置是否因故障受损，保障接地系统的可靠性。
设备大修后检测：在变电站设备进行大修后，由于设备的安装、连接等情况可能发生改变，防雷装置与设备的配合也可能受到影响。因此，需对防雷装置进行检测，确保其能与大修后的设备正常配合工作，有效发挥防雷保护作用。
