机房如何做防雷接地（2）？

接上文机房如何做防雷接地（1）

六、机房防雷接地工程实例

（1）项目情况

某数据中心机房位于大楼三层，面积约1000m²。

本工程配电采用TN-S系统，独立设置接地线（PE）。采用大楼联合接地系统，并且要求接地小于1欧姆。

机房内设有功能性接地和保护性接地，共用一组接地装置。

①保护接地 ，防雷保护接地延引大楼的接地。

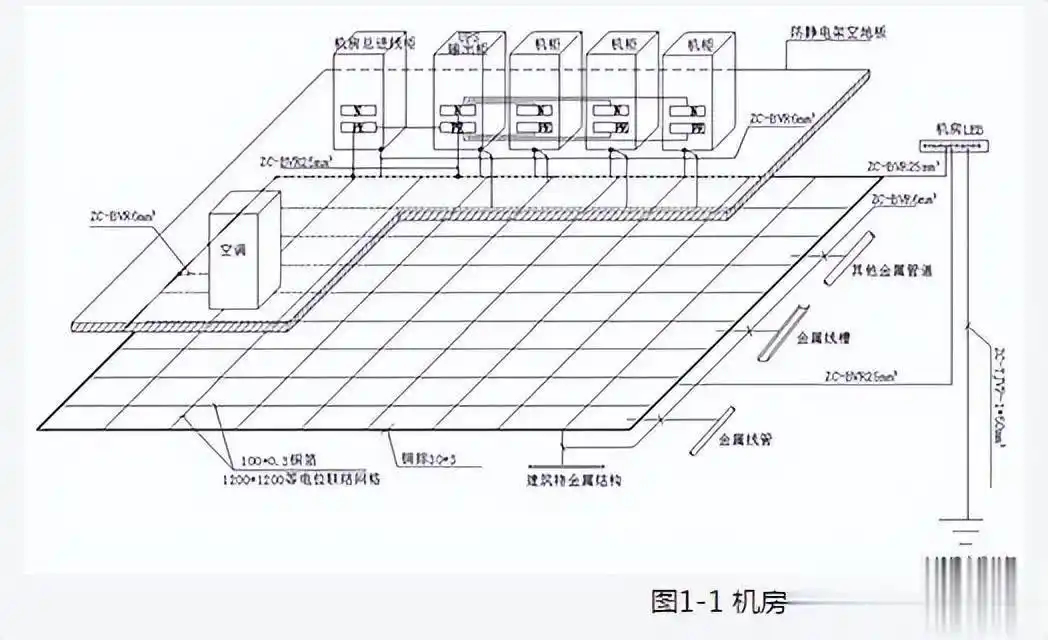

②机房内做M网型结构均压等电位网格。 机房室内等电位做法在机房地板下沿机柜一周敷设等电位铜带30×3mm²（均压环），铜带用ZR-BVR6mm2与各机房动力配电柜PE排相连，并设置100*0.3mm²铜箔等电位网格。机房动力设备的地线、动力设备的外壳、不带电的金属管道、金属线槽外壳、计算机设备外壳、防静电地板支架、吊顶龙骨、等均须用ZR-BVR6mm2与等电位铜排网络就近可靠相连。机房内设置等电位端子箱，机房内等电位端子箱采用ZR-BVR50mm²的电缆与大楼综合接地端可靠连接。

（2）防雷设计思路

一个完整的防雷方案包括防直接部分和防感应雷击两部分，中心机房所在的建筑物已具备防直接雷击防护措施，因此本方案只对机房电子设备的配电系统采取相应的防感应雷击措施。

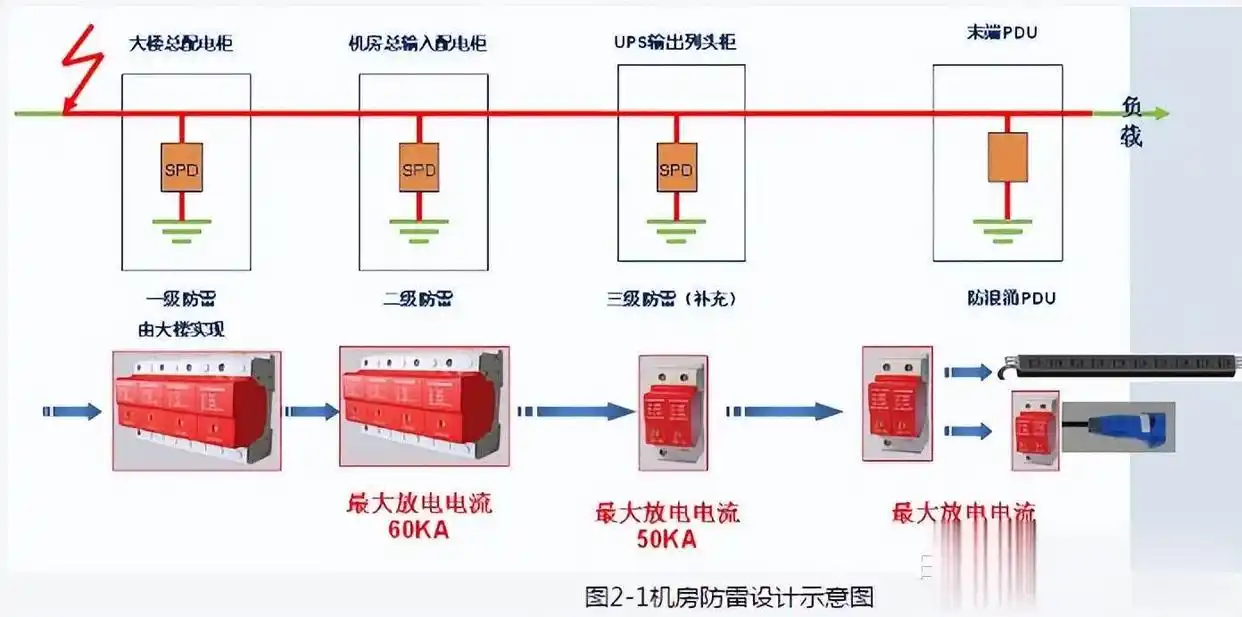

工程计算机交流配电系统采用三级防雷：

第一级在大楼低压配电室内加装防雷器，实现第一级防雷（由大楼实现）。

第二级在UPS输入配电柜内加装B级防雷器，实现第二级防雷。

第三级在机房UPS输出列头配电柜内加装C级防雷器，实现第三级防雷。

（3）防雷设计思路

由于网络集成系统防护点多、面广，因此，为了保护建筑物和建筑物内各向电子网络设备不受雷电损害或使雷击损害降低到最低程度，应从整体防雷的角度来进行防雷方案的设计。现在都采取综合防雷，综合防雷设计方案应包括两个方面：直击雷的防护和感应雷的防护，缺少任何一方面都是不完整的，有缺陷的和有潜在危险的。

①直击雷的防护

如果无直击雷防护，按IEC1312的估算几乎所有雷电流都流经进出建筑物的导体型线路（如电源线、信号线等）侵入设备，这样的损害就非常之严重，因此做好直接雷击防护是做感应雷击防护的前提；直击雷防护按照国标GB50057《建筑物防雷设计规范》设计和施工，主要使用避雷针、网、线、带及良好的接地系统，其目的是保护建筑外部不受雷击的破坏，给建筑物内的人或设备提供一个相对安全的环境。

②电源系统的防护

统计数据资料表明，微电子网络系统80%以上的雷害事故都是因为与系统相连的电源线路上感应的雷电冲击过电压造成的。因此，做好电源线的防护是整体防雷中不容忽视的一环。

③信号系统的防护

尽管在电源和通信线路等外接引入线路上安装了防雷保护装置，由于雷击发生在网络线（如双绞线）感应到过电压，仍然会影响网络的正常运行，甚至彻底破坏网络系统。雷击时产生巨大的瞬变磁场，在1公里范围内的金属线路，如网络金属连线等都会感应到极强的感应雷击；

另外，当电源线或通信线路传输过来雷击电压时，或建筑物的地线系统在泻放雷击时，所产生强大的瞬变电流，对于网络传输线路来说，所感应的过电压已经足以一次性破坏网络。即使不是特别高的过电压，不能够一次性破坏设备，但是每一次的过电压冲击都加速了网络设备的老化，影响数据的传输和存储，甚至死机，直至彻底损坏。所以网络信号线的防雷对于网络集成系统的整体防雷来说，是非常重要的环节。

④等电位连接

集成网络系统主干交换机所在的中心机房应设置均压环，将机房内所有金属物体，包括电缆屏蔽层、金属管道、金属门窗、设备外壳以及所有进出大楼的金属管道等金属构件进行电气连接，并接至均压环上，以均衡电位。

⑤接地

机房采用联合接地可有效的解决地电位升高的影响，合格的地网是有效防雷的关键。机房的联合地网通常由机房建筑物基础（含地桩）、环形接地（体）装置、工作（电力变压器）地网等组成。对于敏感的数据通讯设备的防雷，接地系统的良好与否，直接关系到防雷的效果和质量。如果地网不合要求，应改善地网条件，适当扩大地网面积和改善地网结构，使雷电流尽快地泄放，缩短雷电流引起的高过电压的保持时间，以达到防雷要求。

（4）电源防雷

电源系统防雷采用三级防雷的方式。对机房配电箱的防雷应采取不少于二级保护(细保护)，既在机房的主配电箱的输入一套安装二级防雷器，在机房配电箱输出端每一路安装三级防雷器。即在配电柜中总开关前端安装二级防雷器，这样既节省空间，又起到了美观、易维护的作用，并分别在市电配电柜、UPS配电柜各自的总开关前端安装三级防雷器，以保护机房内的设备。

（5）接地系统

本机房有四种接地形式，即：计算机专用直流逻辑地、交流工作地、安全保护地、防雷保护地。

①计算机机房接地系统

在机房活动地板下方安装铜排网，将机房所有计算机系统非带电壳体接入铜排网并由此引入大地。机房接地系统采用专用接地系统，专用接地系统由大楼提供，接地电阻≤1Ω。

②机房内等电位接地具体做法：

用3mm×30mm的铜带，在机房活动地板下交叉排成方格，其交叉点与活动地板支撑的位置交错排列，交点处压接在一起，并在铜带下用垫绝缘子固定。在机房离墙400mm的距离沿墙采用3mm×30mm紫铜条造成一个M型或S型的地网，紫铜条间的接驳位用10mm镙母压接后烧铜焊，通过35mm2铜缆引下线驳接建筑物的联合接地体，这样就形成一个法拉第笼式接地系统，并保证接地电阻不大于1Ω。

机房等电位连接：将天花龙骨、墙身龙骨、活动地板支架、非计算机系统的管、金属的门、窗等均做等电位连接，并分别取多点通过16m m2的地线接入机房接地铜排网。

③交流工作地

在电力系统中运行需要的接地（配电柜中性点接地），应不大于4欧姆。与变压器或发电机直接接地的中性点连接的中性线称零线；将零线上的一点或多点与地再次做电气连接称重复接地。交流工作地是中性点可靠地接地。当中性点不接地时，若一相碰地而人又触及另一相时，人体所受到的接触电压将超过相电压，而当中性点接地时，且中性点的接地电阻很小，则人体受到电压相当于相电压；同时若中性点不接地时，由于中性点对地的杂散抗阻很大，因此接地电流很小；相应的保护设备不能迅速切断电源，对人及设备产生危害；反之则行。

④安全保护地

安全保护地是指机房内所有机器设备的外壳以及电动机、空调机等辅助设备的机体（外壳）与地之间做良好的接地，应不大于4欧姆。当机房内各类电器设备的绝缘体损坏时，将会对设备和操作及维修人员的安全构成威胁。所以应使设备的外壳可靠接地。

⑤防雷保护地

即机房的防雷系统的接地，一般以水平连线和垂直接地桩埋设地下，主要是把雷电电流由受雷装置引到接地装置，应不大于10欧姆。

防雷装置可分为三个基本部分：即接闪器、引下线和接地装置，接闪器即接受雷电电流的金属导体。本方案只将加装防雷器的引下线与动力配电柜内的接地铜排连接。要求接地电阻≤4Ω。

（6）防雷设计方案

①直击雷的防护

机房所在大楼已有避雷针、避雷带等外部防雷设施，不再作外部防雷补充设计。如之前无直击雷防护，需在机房顶层做避雷带或是避雷网，若机房在空旷地带，视情况还需安装避雷针，避雷针、避雷带必须做好引下线，接入地网。

②电源系统的防雷

Ⅰ：对于网络集成系统的电源线防护， 首先，进入系统总配电房的电源进线，应采用金属铠装电缆敷设，电缆铠装层的两端应良好接地；如果电缆没有铠装层，则就将电缆穿钢管埋地，钢管两端接地，埋地的长度应不小于15米。由总配电房至各大楼的配电箱以及机房楼层配电箱的电力线路，均应采用金属铠装电缆进行敷设。这样可以大大减少电源线感应过电压的可能性。

Ⅱ：在电源线路上安装电源防雷器， 是必不可少的防护措施。根据IEC防雷规范中有关防雷分区的要求，将电源系统分为三级保护。

a、 可在系统总配电房的配电变压器低压侧安装流通容量80KA~100KA的一级电源防雷箱。

b、在各大楼的总配电箱安装通流容量为60KA~80KA的二级电源防雷箱；

c、在机房的重要设备（如交换机、服务器、UPS等）的电源进线处安装通流容量20~40KA的三级电源防雷器；

d、在机房控制中心硬盘刻录机及电视墙设备电源处用插座式防雷器。

所有防雷器均应良好接地。选用防雷器要注意接口的形式和接地的可靠性，重要场所应设置专用的接地线，切不可将防雷接地线与避雷针接地线并接，且要尽量远离、分开入地。

③信号系统的防雷

Ⅰ：网络传输线主要使用的是光纤和双绞线。 其中光纤不需要特别的防雷措施，但若室外的光纤是架空的，那么需要将光纤的金属部分接地。而双绞线屏蔽效果较差，因此感应雷击的可能性比较大，应将此类信号线敷设在屏蔽线槽中，屏蔽线槽应良好接地；也可穿金属管敷设，金属管应全线保持电气上的连通，并且金属管两端应良好接地。

Ⅱ：在信号线路上安装信号防雷器 ，对防感应雷是一种行之有效的办法。对于网络集成系统，可在网络信号线进入到广域网路由器之前安装专用信号防雷器；在系统主干交换机、主服务器以及各分交换机、服务器的信号线入口处分别安装RJ45接口的信号防雷器（如RJ45-E100）。信号防雷器的选型应综合考虑工作电压、传输速率、接口形式等。避雷器主要串接在线路的两端设备的接口处。
