电气防雷接地工程工艺做法图集！

所属栏目：行业新闻编辑：管理员发布时间：2024-01-25 浏览次数：181次

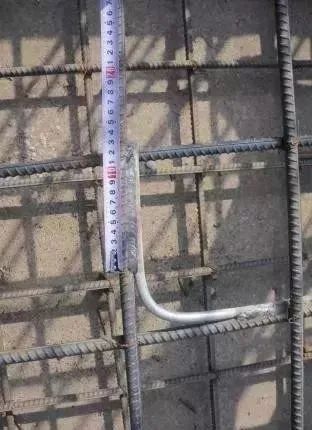

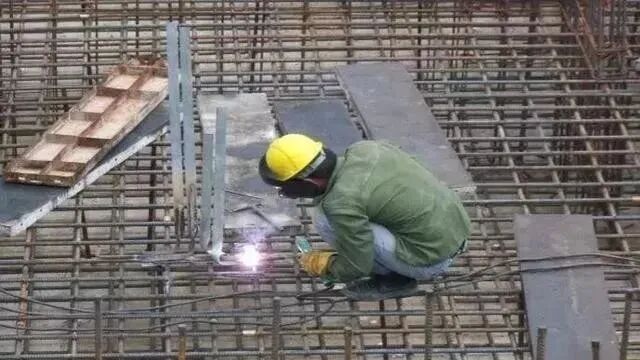

1、基础底板防雷接地做法(a)
①自然接地体利用结构基础底板纵横主筋的上下两层中，不小于φ16两根主筋通常焊成的基础接地网。
②采用不小于φ12镀锌圆钢或不小于C14螺纹钢转角处焊接为一体。
③钢筋搭接焊接长度不小于圆钢直径的6倍，且双面施焊。
④焊接部位达不到双面焊要求时，单面焊接长度不小于圆钢直径的12倍。

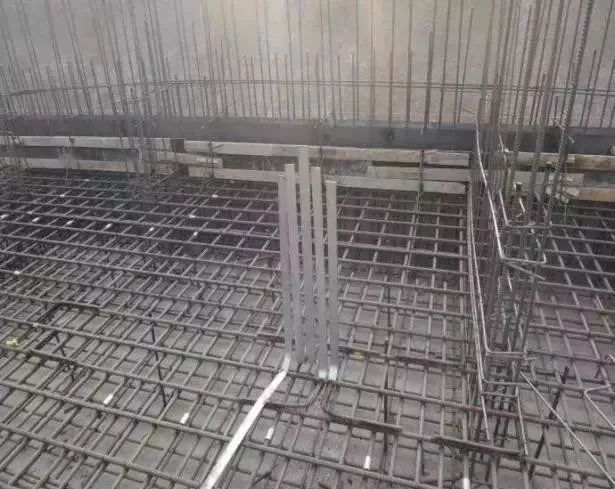

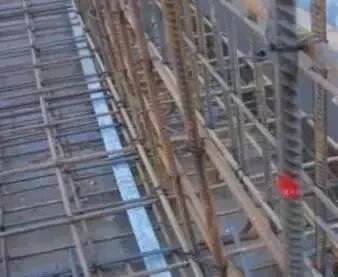

2、基础底板防雷接地做法(b)
①基础底板主筋小于C16时，采用L40*4镀锌扁钢，焊成基础接地网。
②扁钢搭接焊长度不小于扁钢宽度的2倍，且3面施焊。
③采用40*4镀锌扁钢，预留室外人工接地极。

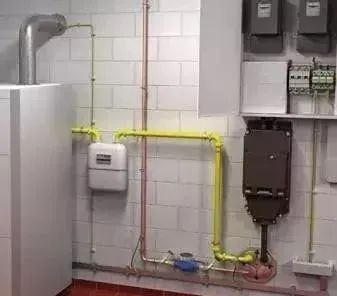

3、总等电位联结做法
电源重复接地、电气设备的保护接地，弱电设备的工作接地等采用 L40*4镀锌扁钢共用统一联结，作为变配电室内总等电位。

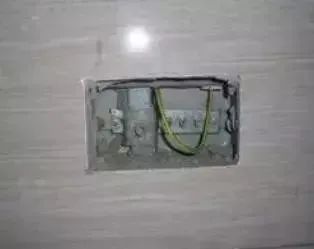

4、局部等电位做法(a)

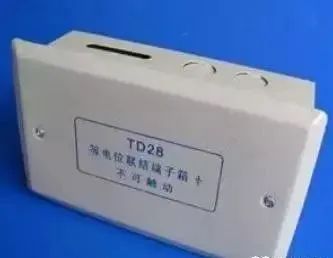

①局部等电位预埋采用专用等电位带有接线端子排接线盒。
②采用25*3镀锌扁钢与结构梁筋焊接，镀锌扁钢进入盒内2/3长度。
③等电位端子排与卫生间内最近的插座 PE线连接。

5、局部等电位做法(b)

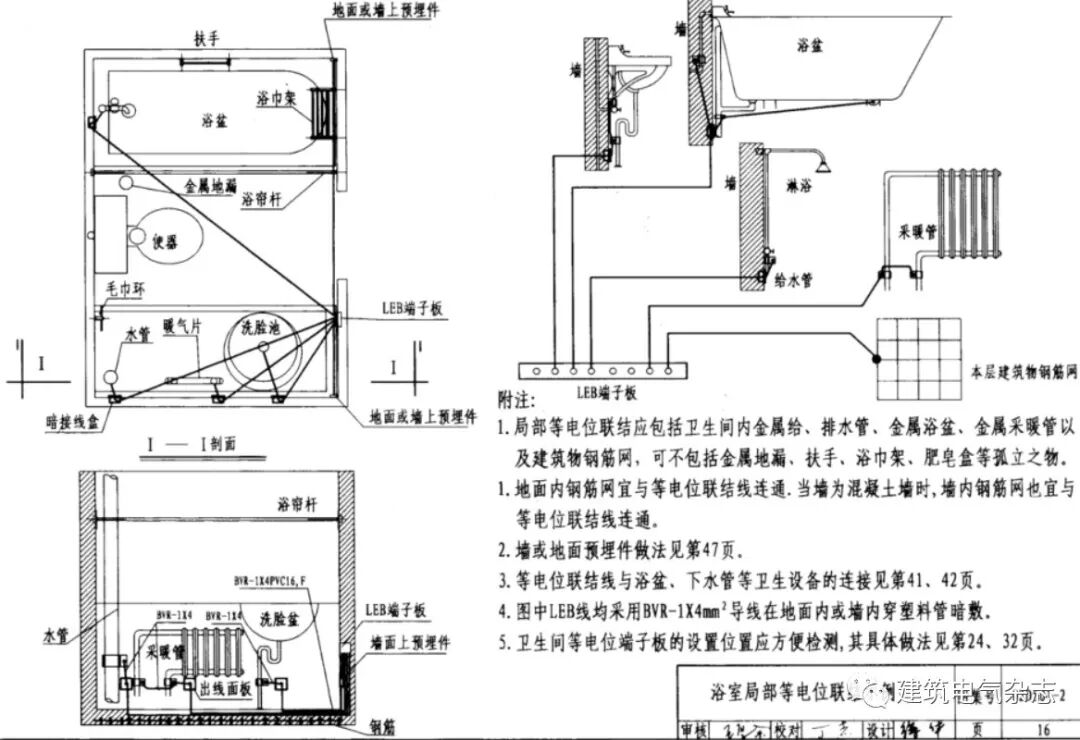

等电位预埋严格按照 02D501-2 图集做法施工。

6、局部等电位接地连接(a)
洗脸盆排水管与局部等电位采用双色软铜线连接。
7、局部等电位接地连接(b)
①由局部等电位端子排引至厨房、卫生间各金属管道及其他设备。
②引至各防雷接地点采用双色软导线烫锡后，采用接地卡与设备压接。

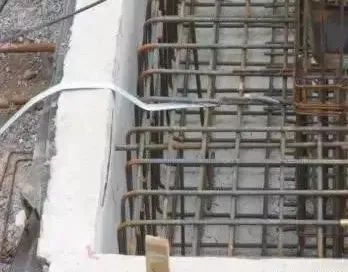

8、防雷测试箱预留做法
①防雷测试点由避雷引下线钢筋引出，采用40*4镀锌扁钢与柱筋搭接焊至外墙地面+500mm 处。
②外墙装修时，距室外地坪以上0.5m处安装接地测试箱。

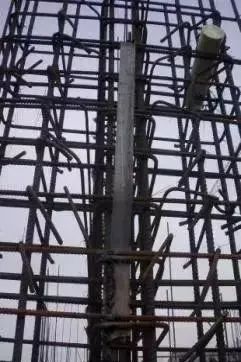

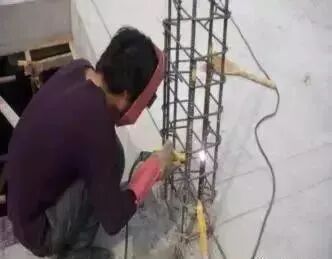

9、避雷引下线做法
①防雷引下线结构柱筋，在每层做出明显标记。
②防雷引下线利用建筑物内构造柱不小于C16两根或4根不小于C10对角主筋作引下线，间距不大于25m。
③钢筋搭接焊长度为钢筋直径的6倍，双面施焊，且清除焊渣。
