采取联合接地体时,防雷接地引下线为什么不设置断接卡?

所属栏目:接地  编辑:管理员   发布时间:2021-12-15  浏览次数:714次

采取联合接地体时,防雷接地引下线为什么不设置断接卡?


防雷接地是减少雷击的基本措施。要接地可靠,接地电阻测量是一项十分重要的工作。以往工程建设中,测量防雷接地电阻,采取以下过程:解开防雷引下线的断接卡→放线→打辅助电极→测量→收线→连接断接卡。

断接卡的存在并不是一件好事,一旦断接卡的螺栓发生松动,或者断接卡接触面生锈,就会影响接地的效果,严重时(例如接触面严重接触不良)就会失去防雷接地的作用。

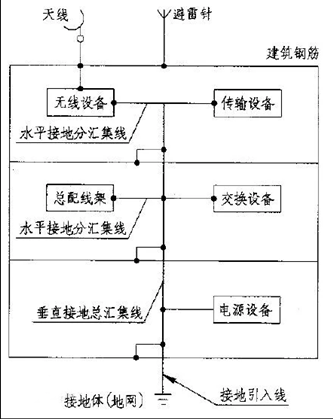

目前高层建筑都采用联合接地体,在这种情况下,包括只有一组接地极的工程(例如烟囱的防雷接地),不设断接卡,也不必设置断接卡,但要有接地电阻测试点,有人主张设在外墙上,这既影响外墙的美观,又做得不全面,因此作为联合接地体,它是防雷接地、工作接地、弱电接地、保护接地、防静电接地等的共同接地体。

这些接地通过相隔一定距离的各自引上的接地线和联合接地体相连,测出的也只是这几根防雷接地引上线是否符合要求。而对工作接地的引上线、弱电接地的引上线等是否符合要求,无法通过外墙上的测试点获得结果。只有把接地电阻测试仪的测量线接在这些接地的引上线上方可测出,而这些接地的引上线都在室内,并且不能和防雷引上线靠近,以免雷击时遭到雷电流的反击。

测量联合接地体的接地电阻,可从任何一根接地引下线测出,不必在外墙上设置测试点。
