什么是S型结构的等电位连接网络？

S型等电位连接网络，又称单点等电位连接或星状连接。S型等电位连接是将系统中的所有金属组件通过唯一的一个接地基准点ERP（ERP是一系统的等电位连接网络与共用接地系统之间唯一的连接点）组合到共用接地系统中去。

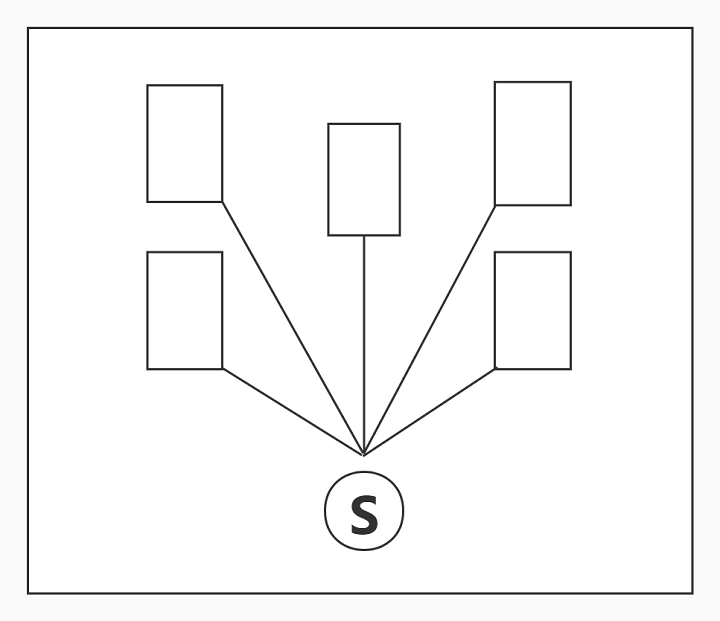

当采用S型等电位连接网络时，该信息系统的所有金属组件，除等电位连接点外，应与共用接地系统（共用接地系统是一建筑物接至接地装置的所有互相连接的金属装置，包括外部防雷装置，并且是一个低电感的网型接地系统）的各组件有大于10KV、1.2/50μs的绝缘，如下图所示。
