基础防雷接地施工技术要求

所属栏目:防雷讲堂  编辑:技术部   发布时间:2022-06-08  浏览次数:237次

基础防雷接地施工技术要求

为了防止雷击造成事故,每座建筑物都要进行防雷接地处理。防雷接地装置一般分为三个部分:接地装置、防雷引下线、接闪带。我们楼顶的一圈钢筋或是钢管即为接闪带,接地装置安装在地下,防雷引下线一般是在建筑墙体内,我们是看不到的。


基础防雷接地施工技术要求


接下来来介绍下基础的防雷接地是如何施工的。接地装置敷设的技术要求:①接地装置顶面到地面的距离不应小于0.6米,并且应该敷设在冻土层一下。②圆钢、角钢、钢管、铜排等接地极应该垂直埋入地下,没两根之间的距离不应小于5米。③接地体与建筑物外墙或基础之间的水平军力不宜小于1米。


基础防雷接地施工技术要求

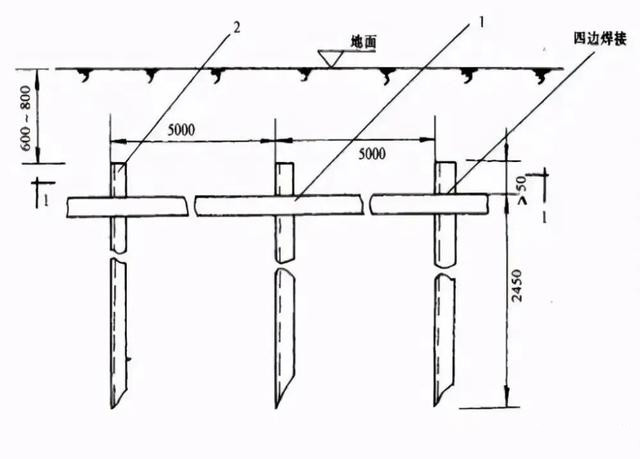

接地极布置图


基础接地装置的搭接要求:①扁钢之间的搭接不应小于扁钢宽度的2倍,至少需要三面施焊。②圆钢与角钢、扁钢搭接距离不应小于圆钢直径的6倍,并且需要双面施焊。③扁钢与钢管、角钢焊接时,应紧贴角钢两侧或紧贴钢管3/4的表面,上下两侧施焊④当接地极为铜材与钢材连接使用热剂焊时,接头应无贯穿的气孔且表面平滑。


基础防雷接地施工技术要求

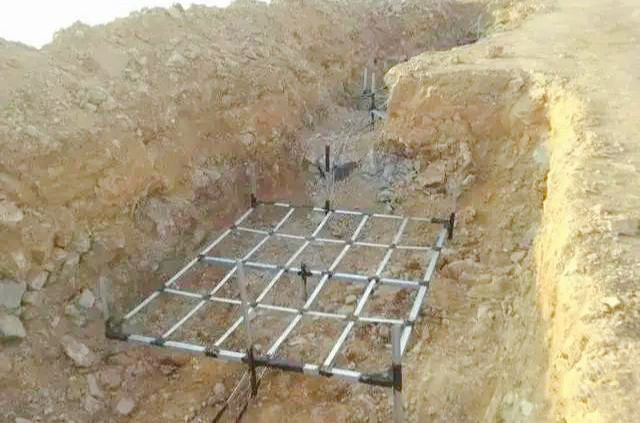

接地极现场施工


当接地电阻达不到设计要求时,可使用降阻剂、换土、接地模块的方法来降低接地电阻值。①使用换土的方法时现在槽底铺设确认合格的低电阻率土壤,然后安装接地极,接地装置完成并做完防腐后,再在上面覆盖一层合格的低电阻率的土壤,保证接地装置被低电阻率的土壤所包裹。


基础防雷接地施工技术要求

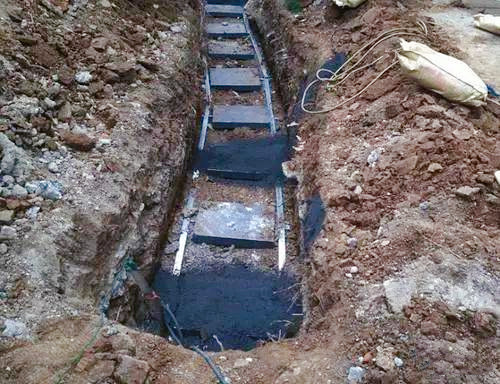

接地模块现场布置


②使用降阻剂时开挖沟槽沟槽或钻孔垂直埋管,再将沟槽清理干净,检查接地体埋入位置后,再灌注降阻剂。降阻剂应均匀灌注于垂直接地体周围,接地装置被降阻剂所包覆。


③使用接地模块时,应先设计位置开挖模块坑,将接地干线引到模块上,经过检查确认再进行焊接。接地模块坑的尺寸一般为接地模块的1.2到1.4倍,接地模块要垂直或水平放置,要与原土接触良好,接地模块的顶端距离地面不应小于0.6米,接地模块之间的距离不应小于模块长度的3到5倍。
