屋面防雷接地优质做法，值得学习！

建筑屋面避雷针及避雷线安装质量要求：

1、屋顶设置避雷针或避雷线，主要作用是对建筑物和屋面设备起到保护作用。其质量控制主要为：

2、屋面的设备、金属构件、金属管道、金属支架、电气设备金属外壳都必须和接地干线可靠连接。

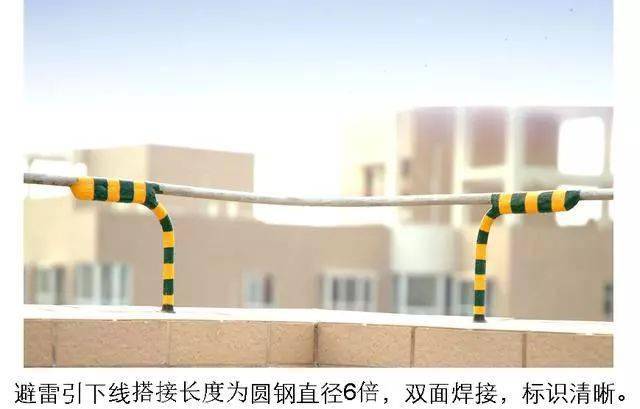

3、避雷线安装应平直，镀锌层完好，接头应采用双面焊接，圆钢搭接长度6倍直径，焊接焊口须防腐处理。

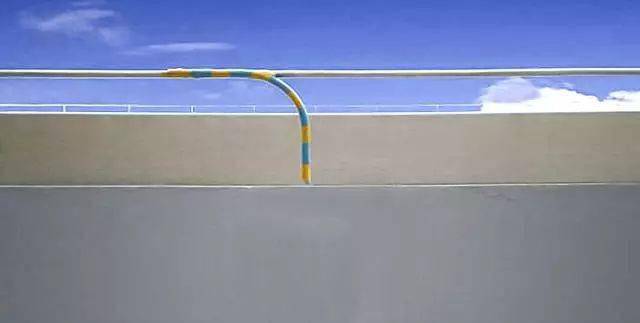

4、引下线宜采用圆钢或扁钢。当采用圆钢时，直径不应小于8mm。当采用扁钢时，截面不应小于48mm2，厚度不应小于4mm。对于装设在烟囱上的引下线，圆钢直径不应小于12mm。扁钢截面不应小于100mm2且厚度不应小于4mm。

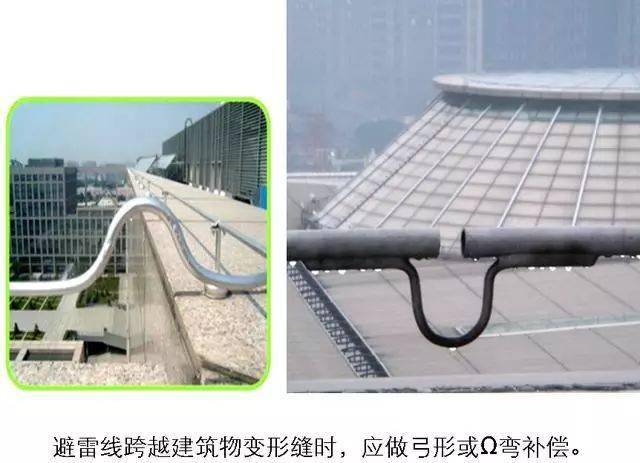

5、避雷带跨越建筑物变形缝时，应设补偿装置。

6、接闪器应热镀锌，焊接处应涂防腐漆。在腐蚀性较强的场所，还应加大其截面或采取其他防腐措施。

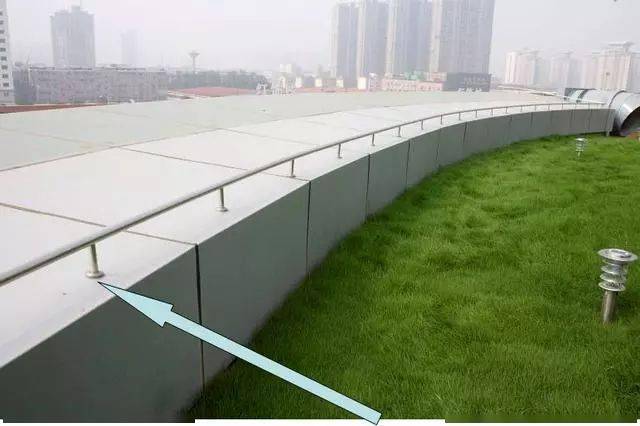

避雷线敷设平直、牢固，弧线流畅，支持件间距均匀，与 建筑物交接处收口美观。

屋面避雷线安装的常见问题

1）扁钢与扁钢的搭接，焊接少于3个棱边。

2）圆钢与圆钢的搭接，单面焊接。

3）利用金属钢管栏杆作为避雷线，其管壁厚度和截面积达不到设计要求。

避雷带为扁钢时，搭接处底部不宜焊接，常见只焊两个边， 不符合规范要求。最好是四边均焊接，以免空气进入产生锈蚀。

避雷引下线搭接部位单面焊接，底部未焊。原因为平行搭接造成底部不宜焊接。搭接部位宜上下搭接便

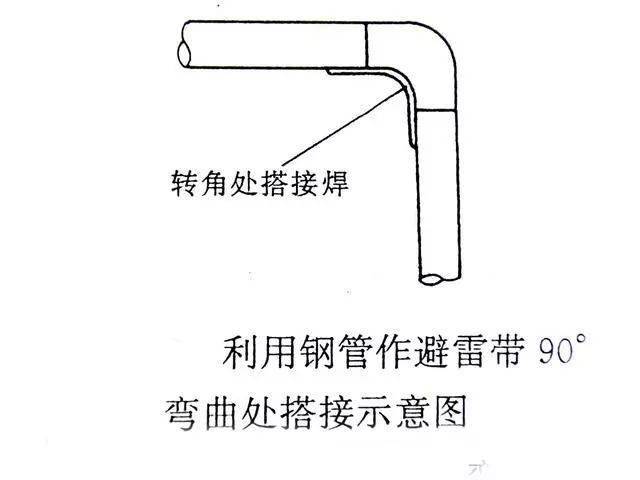

利用屋面金属栏杆做避雷带时，应符合 设计规范JGJ16-2008 11.6.6条要求：层顶上的永久性金属物宜作为接闪器，但其所有部件之间均应连成电气通路，并应符合下列规定： 钢管、钢罐的壁厚不应小于2.5 mm，当钢管、钢罐一旦被雷击穿，其介质对周围环境造成危险时，其壁厚不得小于4mm。

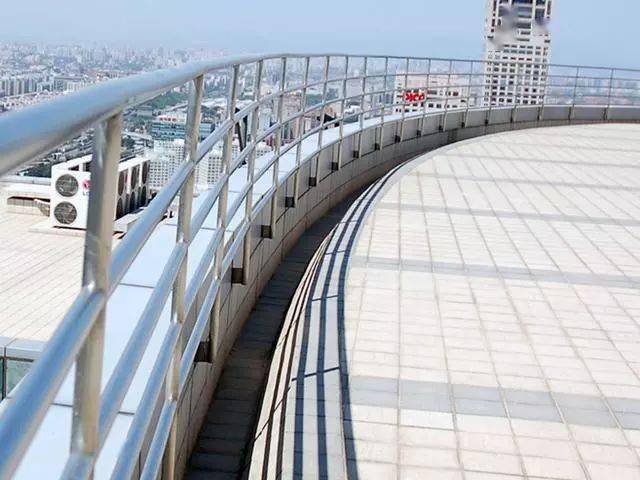

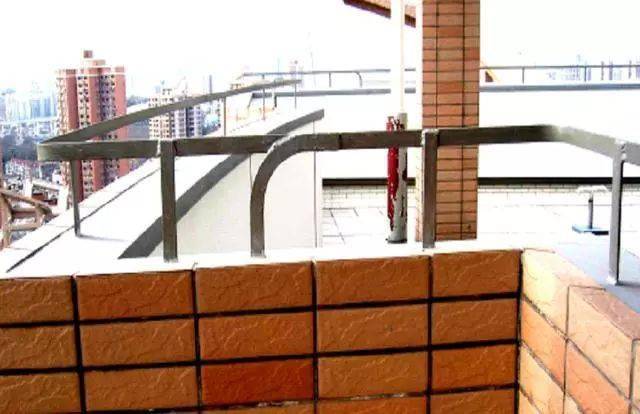

屋面利用金属栏杆做避雷带示例

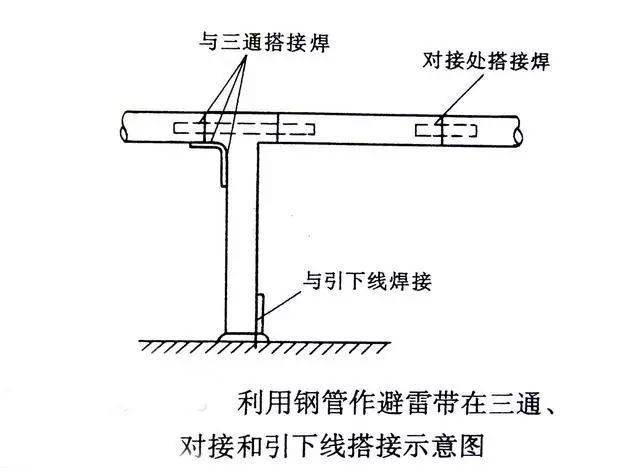

不锈钢管金属栏杆一般管壁较薄，截面积达不到避雷带设计的要求，尤其是在连接处，更是薄弱环节，应在其连接处做加强处理，确保在遭到雷击时安全泻流。

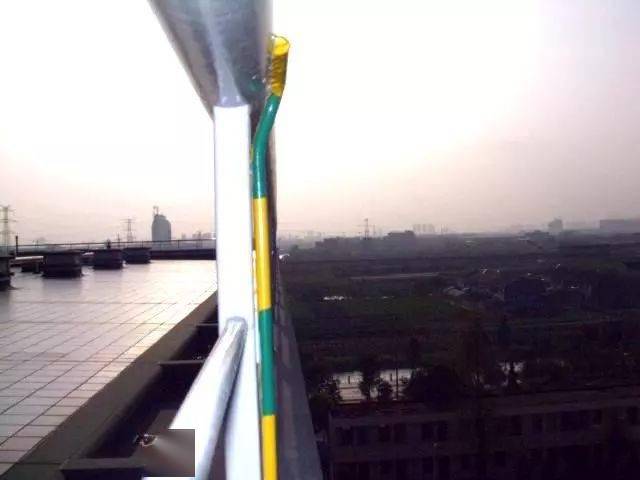

金属栏杆避雷接地示例
