机房防雷工程

网络机房内都是高度集成化电子设备，如服务器、UPS、交换机、精密电子设备等，在这些先进的设备内含有大量的集成电路模块，对雷击电流引起的脉冲电磁场和感应雷电流极为敏感，其低工作电平和小工作电流的特点，带来抗扰度及耐过电压、过电流能力差的致命弱点。美国研究报告{AD-722675}指出：当雷电活动时，磁感应强度达到0.07GS时，计算机发生误动作，当磁感应强度超过2.4GS时，计算机发生永久性损坏。因此，做好全面的综合防雷是十分重要的。

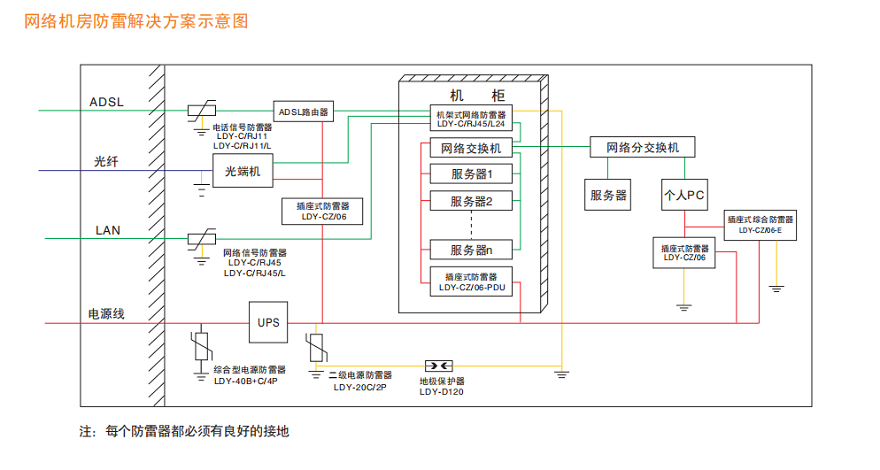

一、广域网的防雷

一般讲，广域网通常不遭受直击雷的破坏，1mm²的铜线遭受10KA的雷电袭击，它自身就断了。所以，广域网的雷害主要是感应雷害。ADSL从电信局以电话线的方式引入，在这样的布线情况下，很容易产生强感应雷电流，打坏ADSL路由器，严重的是，雷电流直接串入室内，损坏服务器和交换机等重要设备，更为严重的，可能引起机房内的火灾。所以，必须在ADSL路由器的前端加装LDY-C/RJ11电话信号防雷器对ADSL信号线路加以保护。

二、局域网的防雷

局域网一般都在机房的内部，应做好电源系统和信号系统的防雷。

局域网电源系统应做两级防雷保护措施。如果不考虑前端是否有防雷措施，则在主进线处应安装一套综合型电源防雷器LDY-40B+C/4P，在UPS的进线处安装一套二级电源防雷器LDY-20C/4P（三相），在各个终端设备处安装插座式防雷器LDY-CZ/06。

三、综合布线

从防雷角度上考虑，布线一定要明确表示：

1、电源线不要与网络线同槽架设，数据插座与电源插座保持一定距离；

2、广域网线缆不要与局域网线缆同槽架设；

3、网线与墙壁布置时，有条件应远距离安装；

4、屏蔽槽有厚度要求，并要求两点接地。

四、机房接地及等电位连接

一般机房是通过大楼的钢筋泄放雷电流。由于雷电泄放存在趋肤效应，建筑外层钢筋泄放的雷电流通常为建筑内部钢筋的数倍。一般机房所在区域跨外部、内部两个钢筋区域，因此各钢筋柱间在雷电泄放时存在较大的电压差，这对精密、贵重设备尤为有害，因此必须设置均压带均衡各钢筋柱间的电压。另外机房内服务器、交换机等设备的金属外壳和机柜等也会感应出较大的电压，应做等电位接地。机房接地和信号接地、直流接地、工作接地等共用一个接地系统，接地电阻小于1欧姆。
